Paso 19: Placa de fijación de bicicleta: maqueta de cartón

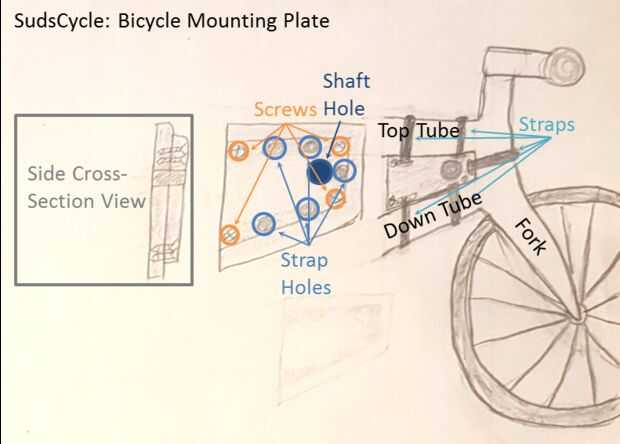

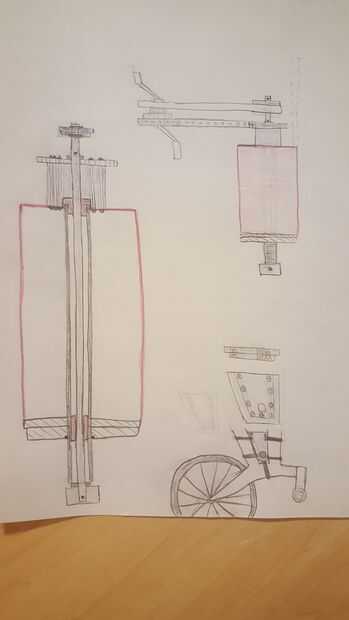

Esto es un paso y la forma más sencilla de calcular las medidas de su bicicleta. Para este diseño (como se muestra en el diagrama), instale el cubo a la bicicleta con abrazaderas un pedazo plano de madera alrededor del tubo superior y abajo el tubo de la moto justo detrás de la horquilla. Esto es celebrado en lugar por el frente y tiras de tela superior y generalmente situado en una parte elevada de la madera en el interior de la placa.

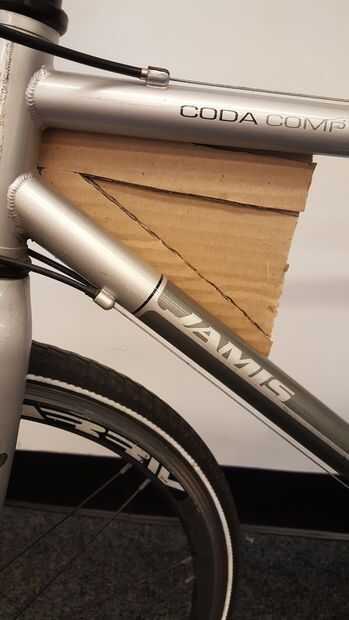

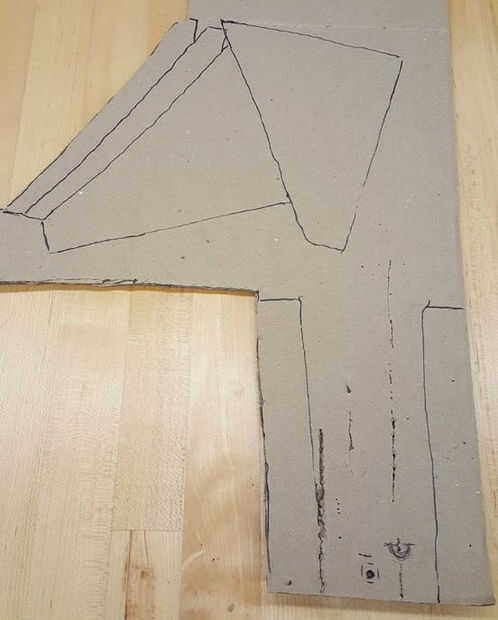

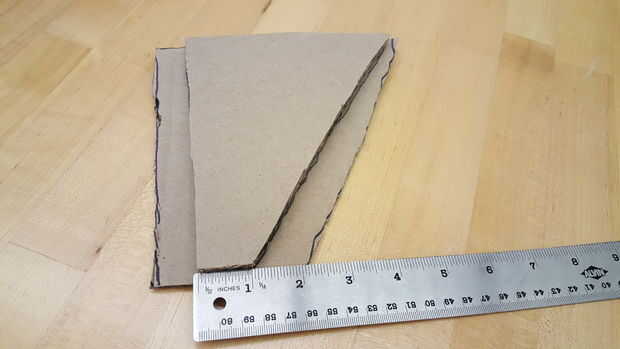

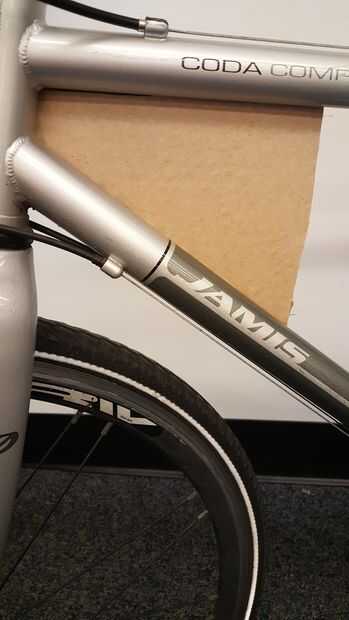

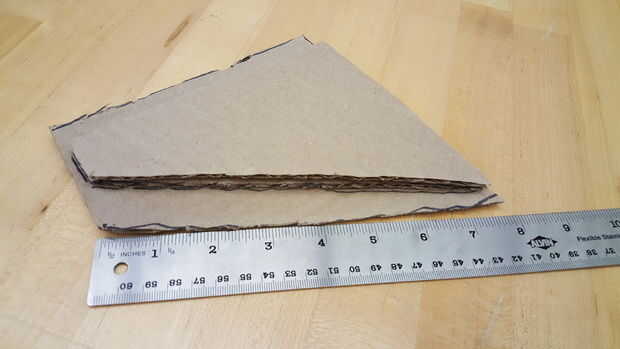

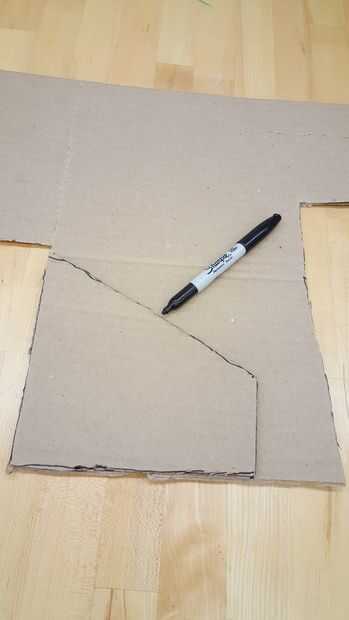

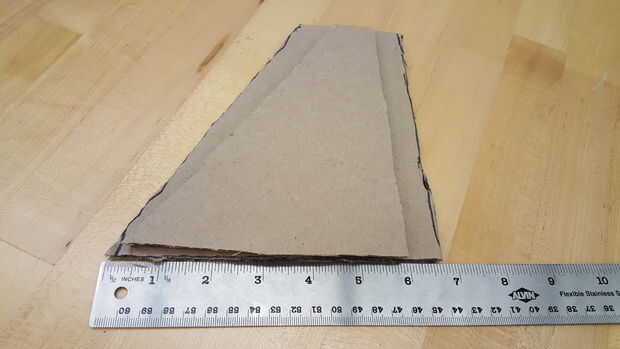

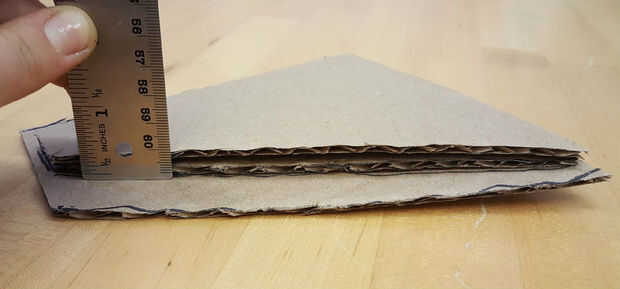

Hay mucha libertad para la interpretación en una maqueta, experimentar tan lejos! Comencé trazando la forma básica de mi marco de la bicicleta sobre un cartón, luego cortar esto e iterativamente trazado y cortado hasta que me dieron una forma que razonablemente adecuado mi estética "simplemente speedy" deseado. Que el prototipo dos métodos de localización de fotograma diferente posible, un recorte de dos y una pieza triangular. La pieza triangular fue mucho más fácil de tamaño y más sencillo cortar y construir, así que seguí con ese diseño. Determiné que un espesor de aproximadamente 1/4" para la pieza interior trabajado mejor para mi bicicleta. He incluido mis medidas aproximadas de las imágenes de arriba.
(Nota: esto es un gran lugar para agregar su propio estilo, la forma exterior puede ser tan recargado como tú o como un simple por favor! La única restricción de diseño es realmente espacio para las rodillas pedalear. Después de conseguir una arandela de spinning, lo de divertido volver a experimentar con este paso!)
