Paso 5: Motor y tren de la impulsión

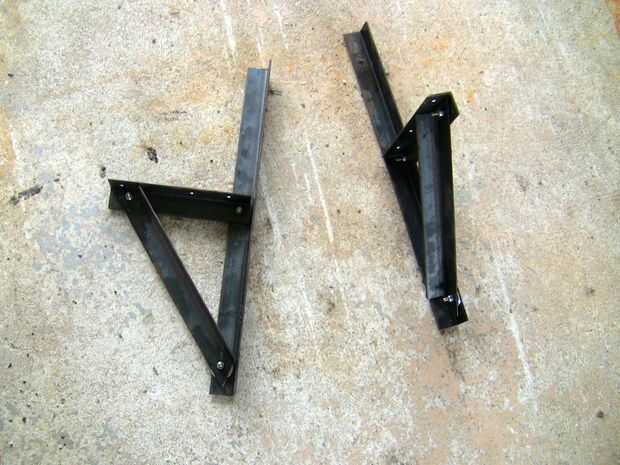

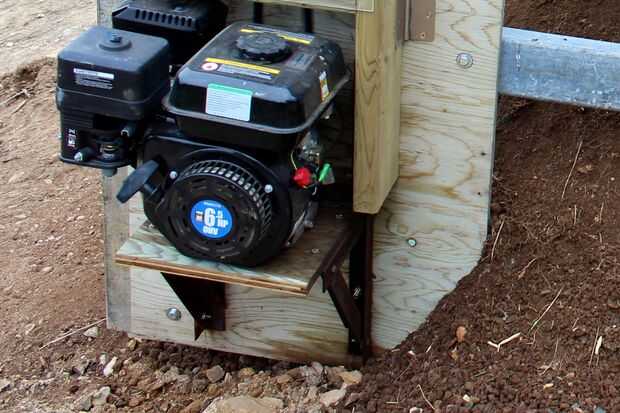

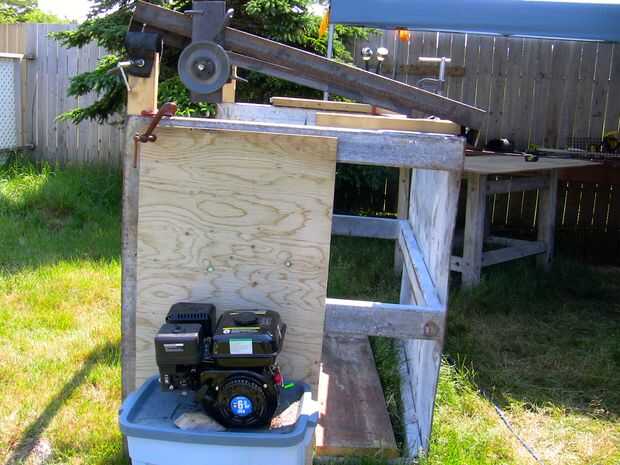

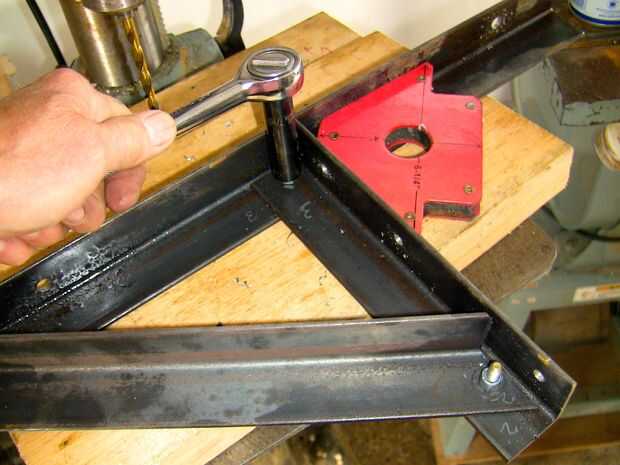

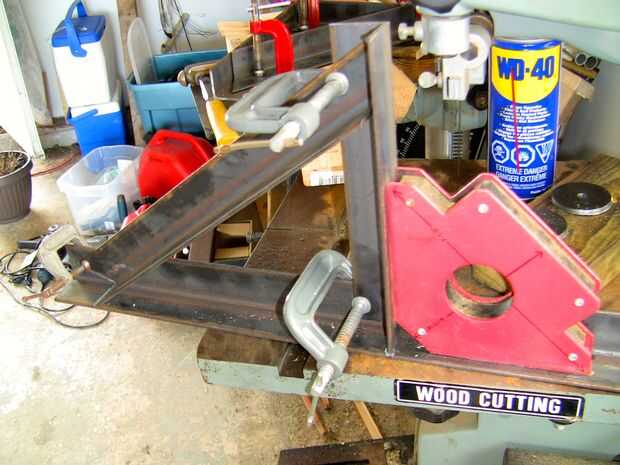

Quiero este discriminador al último por lo que seleccioné madera contrachapada tratada a presión de 3/4 de pulgada para el panel de montaje de motor y la plataforma del motor. Las imágenes muestran los soportes de ángulo de hierro que soportan la plataforma y el motor. Los soportes se realizan junto con los pernos hexagonales de 1/4 de pulgada y las tuercas.

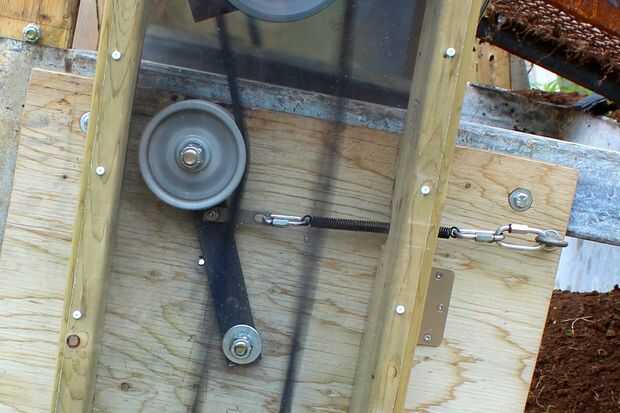

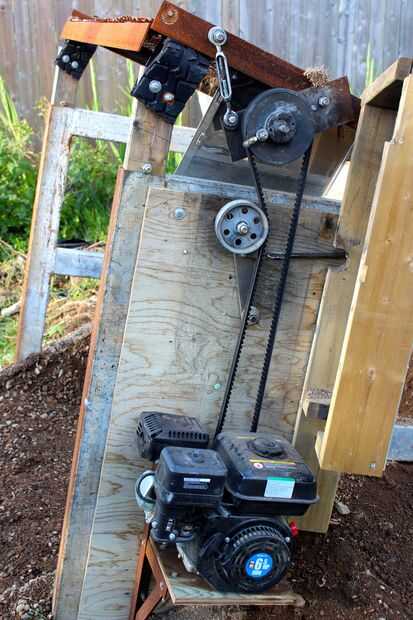

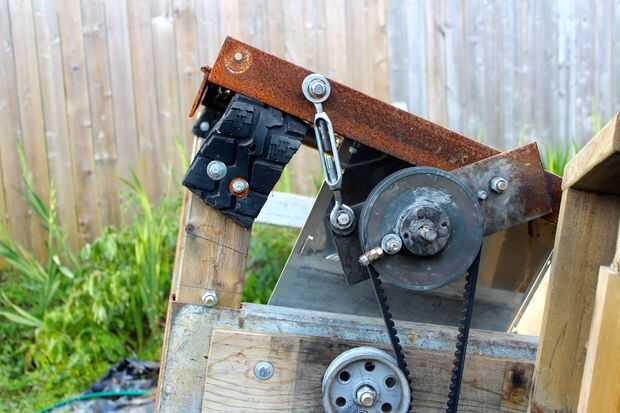

La polea de diámetro de 4 pulgadas en el motor conduce la 6 pulgadas diámetro polea desequilibrado que da vibración a la pantalla. Las poleas están ligadas con una correa en V dentada. Una polea con resorte 4 pulgadas diámetro toma el relevo de cinturón bajo vibración y mantiene la correa donde pertenece - en las poleas.

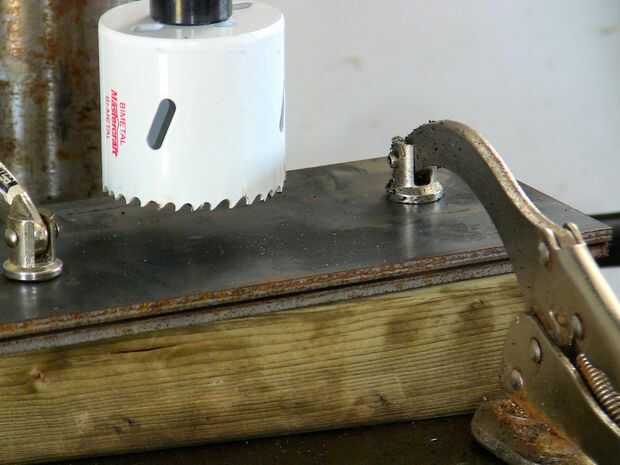

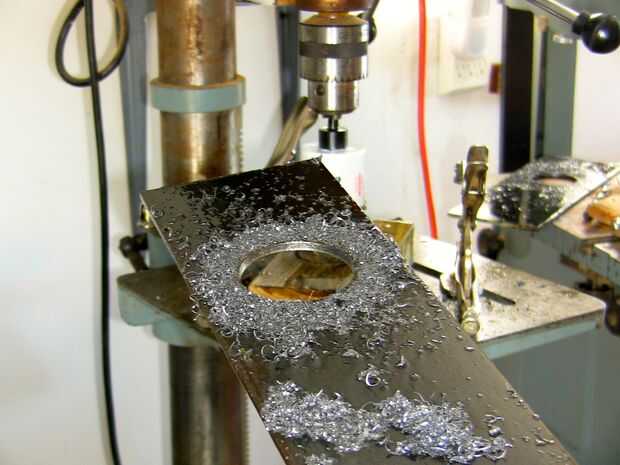

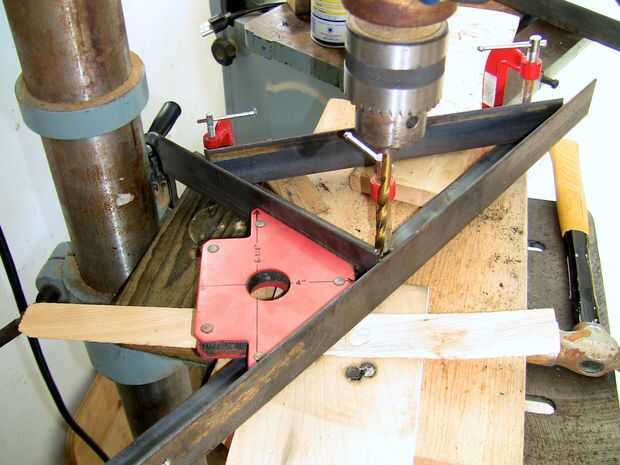

La polea de la vibración está montada sobre un eje y el eje está montado en dos cojinetes de pestaña barato que las placas de cojinete del emparedado. (Hice dos placas idénticas para dar suficiente rigidez). El ensamble del rodamiento se fija con tornillos y arandelas de bloqueo así como compuesto de fijación. Los rodamientos, que tenía en mano, requieren un agujero grande - un par de las imágenes de abajo muestran estos agujeros con una sierra de corte de metal. Los rodamientos obturados han mantenido hasta ahora sin problemas.
Había montado las placas de cojinete con un perno hexagonal de 5/8 de pulgada en el marco de la pantalla. Las placas de bisagra en este tornillo hasta que el sistema está empernado permanentemente en lugar. Una vez que la banda está en su lugar la placa de apoyo es levantada con la correa de tensión tensor. Usé compuesto de fijación química en la rosca de los tensores para evitar el aflojamiento. Después de ajustar el tensor doble siempre reviso que todo relacionado con tuercas y tornillos están bien apretados.
Cuando ajustado y apretado el marco de pantalla, placas de cojinete de la polea y tensor, forman un triángulo rígido que todos vibran juntos.
