Paso 3: humedad sensor de matriz

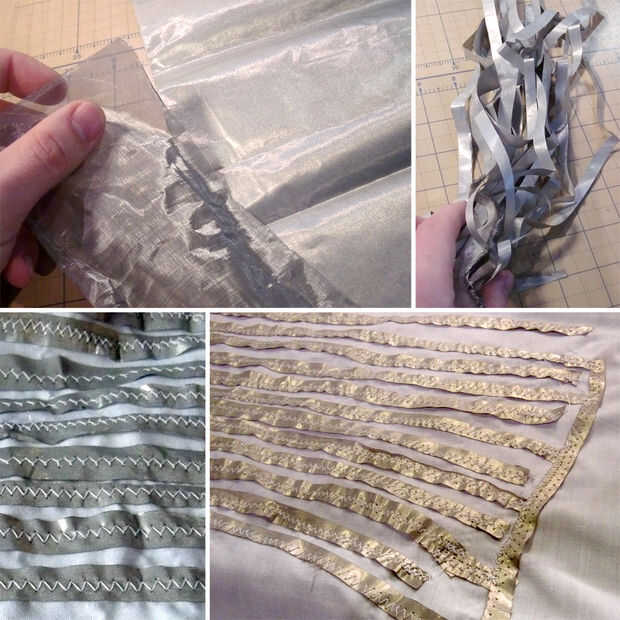

Para el interior de la almohada que quería crear una matriz debajo de la superficie que el circuito que concluirá cuando humedad estaba presente, pero ser unobstructive en todos otros tiempos. Para ello, corte a mi tela de malla de alambre fino en tiras largas y cosidos en filas separadas. Asegúrese de cortar a la tela de acoplamiento en diagonal para que no debilite los bordes. Alternando las filas fueron conectadas con la misma tela de la malla. Su matriz de humedad puede ser tan grande como usted como e incluso en ambos lados de la almohada. Para este diseño he elegido zona de media la almohada por un solo lado.

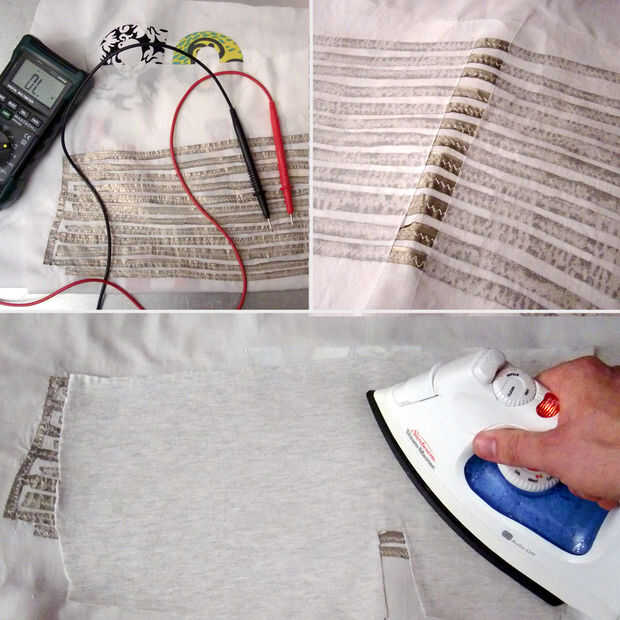

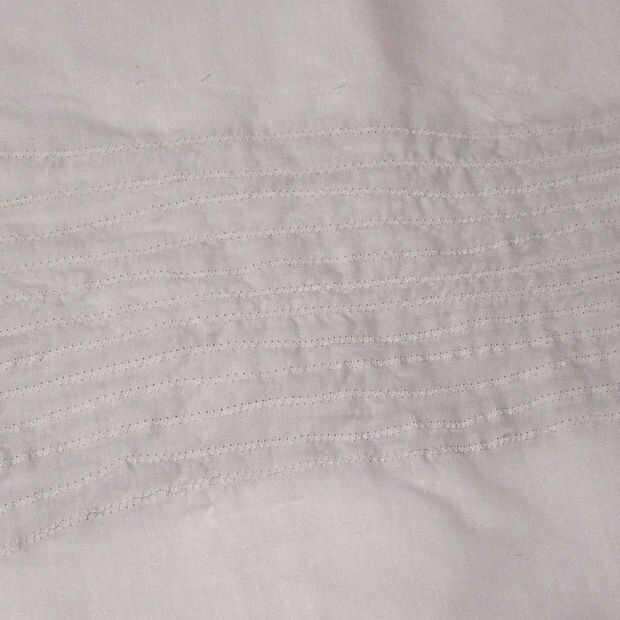

Tenga a mano su multímetro y prueba para la conductividad. No desea que los bordes deshilachados para completar el circuito sin humedad. Cuando tu matriz se cose en con éxito otra capa de fusible matriz de vinculación fue añadido en la parte superior para mantener a la malla en su lugar y evitar cualquier falsa conectividad una vez finalizado el cableado. Otro pedazo de tela de algodón era hierro en la matriz de vinculación fusible después. Se dejó un pequeño hueco para permitir que los cables del circuito ser conectado a la matriz de sensores de humedad. Lleva tela conductora se cubrieron en la tubería del encogimiento del calor y cosida a cada lado de la matriz. Estos cables se unirán con la humedad las puntas de prueba en el circuito de detección.
