Paso 10: Actualizaciones/prototype 2
funciona pero hay algunos defectos a saber, la perfboards variar mucho, podría utilizar más esponja pero me gustaría experimentar con flexable PCB
El programa actual estoy corriendo también tienen un montón de defectos, el dispositivo general funcione pero no detecta los comandos correctamente una vez en un sueño. así que yo estoy solo arreglar en las próximas días/semanas (opamp añadido y sensibilidad fijo y actualizado en el instructable)
Desafortunadamente hacer flexible PCB es costosa y necesito ordenarlos en cantidades masivas de empresas especializadas por lo que yo he ideado una forma para hacer mi propia.

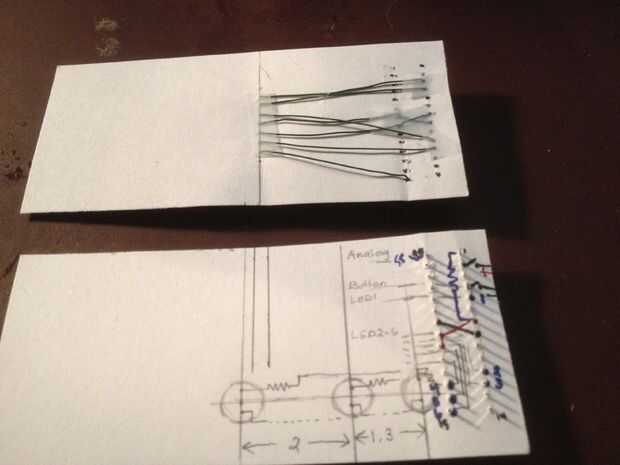

Fundamentalmente estoy haciendo el outerlayers de la pcb con papel y el interior con los alambres de cobre.
paso uno, pulse el MC en el papel de la tarjeta,
paso dos, los alambres de cobre esmaltados por los agujeros del hilo de rosca y posicionarlas correctamente,
Paso 3, coloque las dos piezas de papel junto con los cables en el medio
Paso 4, rápidamente y con cuidado de la soldadura de los cables de cobre a los pines del MC.
y ahí lo tienen, PCB flexible.
Solo estoy esperando para que más leds y resistencias a la nave, que pueden tardar unas semanas, pero después que voy a terminar esto y coser junto con una batería y puerto de carga.
