Paso 8: poner todo, dar una vuelta juntos
internamente puede cambiar el voltaje AREF poniendo "analogReference(INTERNAL);" en un atmega328
sólo conecte AREF a cualquier cosa.
Entonces conecté el recinto (pines 8, 22)
El pin de reset debe ser bien alta para no resetea aleatoriamente durante la operación, también debe ser capaz de ir bajo al cargar un nuevo firmware por lo que es necesario utilizar un tirón hacia arriba para mantener alta. Conectado pin 1(reset) resistencia de 10 k a alta (pin 7)

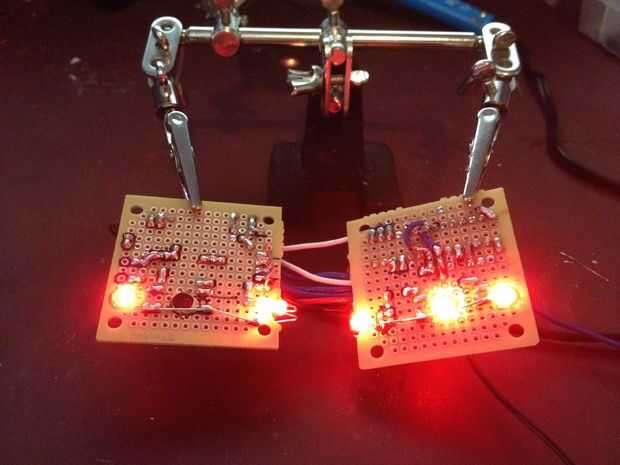

Entonces conecté los leds (mis ojos mide 6cm de un ojo al otro pero después de experimentar con la forma redonda de la máscara les separados 7cm de separación.
Luego hasta las resistencias para los leds y conectados todos la cables negativo dar una vuelta juntos y luego al pin 8(ground)
las clavijas de salida de los leds va izquierdas a derecha (pines, 5,11,12,15, 16, 17) leds 4,5,6 son en el mismo tablero que el micro controlador por lo que os adjunto los junto (pins 15,16,17)
Hice 3 cables (clavijas 5,11,12) Cruz encima a la izquierda Junta y los dejo por ahora.
Luego hice los cables para el sensor analógico, el botón principal y positivo y negativo para cruzar a la izquierda Junta conecté el cable positivo al (pin 7) el cable negativo al (pin 8) y el pin de señal analógica a (pin28)
Terminé encima de la tabla derecha uniendo los cables de la tecla de botón, una almohadilla se tierra (pin 8) y la otra almohadilla obtiene conectada al (pin 4) y de un tirón para arriba resistencia va de (pin 4) a (pin 7) esta resistencia pullup mantiene la almohadilla siempre alta, para que ningún ruido altera la señal y activa por accidente. (puede ser derribado o tiró alto no debería importar, en este caso mantenerlo alto es mejor yo creo como interferencia electromagnética golpea el aluminio puede tirar alto por accidente, incluso si es tirado hacia abajo.

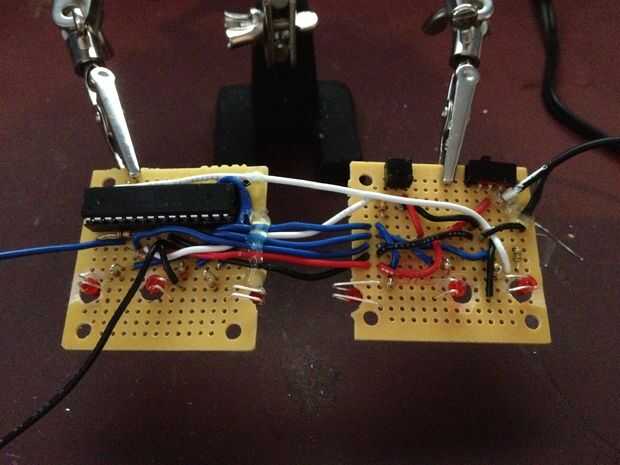

Se alinearon todos los cables de la placa derecha [analog(pin28), potencia (pin 7), tierra (pin 8), led 1 (pin 5), 2 (pin 11), led3 (pin 12),
y caliente pegado a la Junta de una manera ordenada. Esto ayudó con asegurándose de que los cables estaban alineados al soldar en la otra tabla. y también asegurarse de que los cables no Junte los tableros en ángulo que hace el LED desalineación
(* sugerencia * Asegúrese de que la Junta trabaja lo vas a tener que rasgar para arriba ese pegamento caliente igual si algos-.-)
En el tablero izquierdo coloca el interruptor, el botón y les soldados en alrededor de la parte superior de la Junta, pueden ir dondequiera usted tiene gusto siempre y cuando sea accesible bajo el fabirc cuando se cose para arriba.
Os adjunto la clavija (5V a 500mA) a la junta con el positivo en el terminal del interruptor y el negativo conectado en la placa seperatly con (pin8 wire) conectar a él, así
Luego conectar los leds y las resistencias y había conectado el negativo lleva junto y conectado que el cable de tierra en contacto con en el tablero. conecta las resistencias a la acordingly de los cables led
Entonces conecté el resistor para el botón principal para empujar hacia abajo, (cable pin 4) para un terminal en el botón y que también fue conectado a la resistencia y esa resistencia fue conectada a tierra. la otra terminal del botón fue conectada a positivo.
Entonces conecté el vecino terminal positivo del interruptor al cable positivo (pin 7)

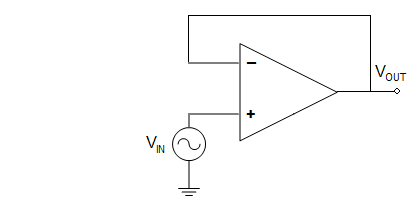

Como para el sensor análogo (no soldar el sensor, que va a destruir) tuve que hacer abrazaderas metálicas de Jerseyes de mujer tenía por ahí) el otro cable en el sensor debe ir a tierra, pero tiene que haber una resistencia en paralelo para conectar un resistor del ohmio de 10 M entre los dos cables del sensor para llevar la tensión hasta su 5V utilizable... o de lo contrario se dañará los componentes. se puede tomar el opamp y hacer un seguidor de voltaje (
) y conectar la entrada + a su sensor y VREGULACIÓN puede conectarse (Pin 28 cable)
El sensor crea grandes tensiones cuando comprimido y estirada... para más de un MC puede manejar. (incluso con el resistor, probablemente no doblar la película volver en adelante a través de la tela cuando está encendido.)
por el momento su tiene un cable que conduce a cualquier dispositivos quiero interfaz y el cable de poder.
He comprado una batería de polímero de litio y un cargador mini para añadir al proyecto para hacerlo portable y recargable. Así que actualizaré el instructivo al que llega.
