Suéter de Navidad LED con Arduino (3 / 6 paso)

Paso 3: construcción

Coloque los componentes en la PCB como se muestra en el esquema. Esta soldadura con un soldador de punta fino.

Primero soldar todos los componentes del Consejo. Tenga cuidado de colocar los LEDs y el cambio se registra en la dirección correcta.

Después de soldar los componentes, los cables deberán conectarse. Empezar con el suelo (las líneas negras en el esquema). Luego la VCC (las líneas rojas). Luego haces las conexiones restantes mediante finos alambres aislados. (Yo utilicé alambre de envoltura de cable rojo y negro).

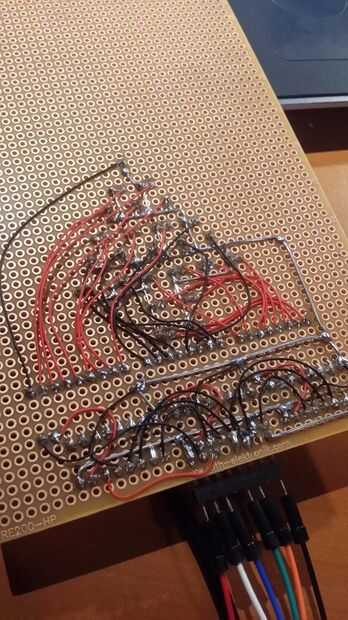

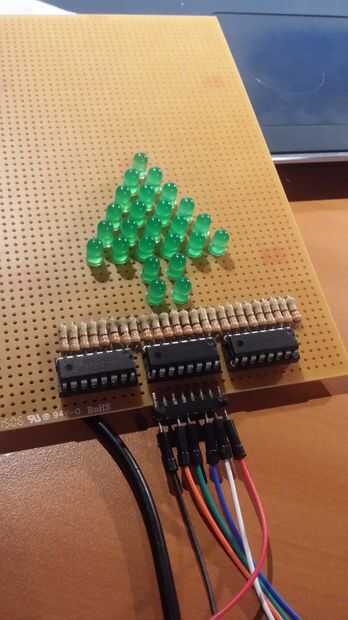

Las imágenes muestran la parte delantera y la parte posterior del proyecto casi terminado.
