Sugarcube MIDI Controller (11 / 38 paso)

Paso 11: Añadir segundo 74HC595: parte 1

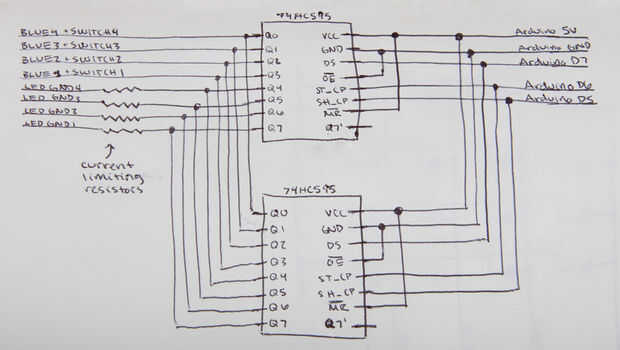

Cada 74HC595 puede sólo fuente 70mA en uno de sus pines. Con lo 100 ohm actual limitación resistencias, si los 4 LEDs en fila están al mismo tiempo (con la multiplexación es el número máximo de LEDs que puede ser en el mismo tiempo), lo harán cada sorteo sobre 18mA que pone los requisitos ligeramente por encima de la nominal máxima de 70mA. A ser dibujo corriente adicional de pernos Q0-Q7 a multiplexar los botones (en pasos posteriores). Una solución fácil a este problema es añadir otro 74HC595 al circuito, será con cable paralelo a la actual 74HC595 (ver esquema). Esto nos dará más 70mA para dibujar desde de los 8 terminales.

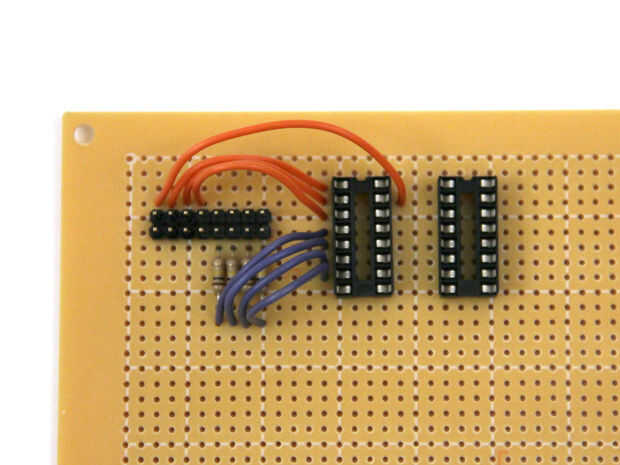

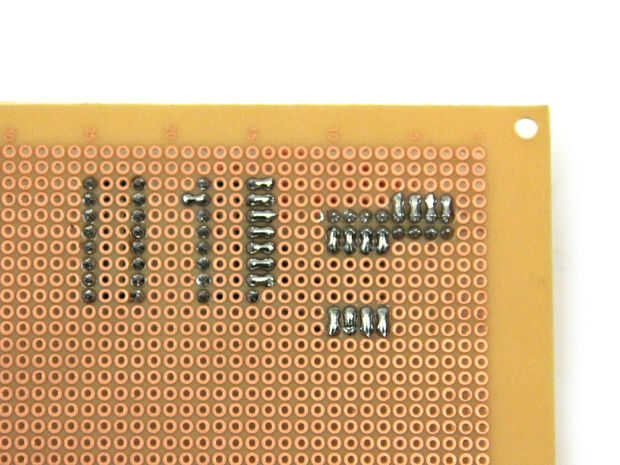

Añadir otro socket de 16 pines a la protoboard como se muestra en las imágenes.
