Paso 1: Esquema y Resumen

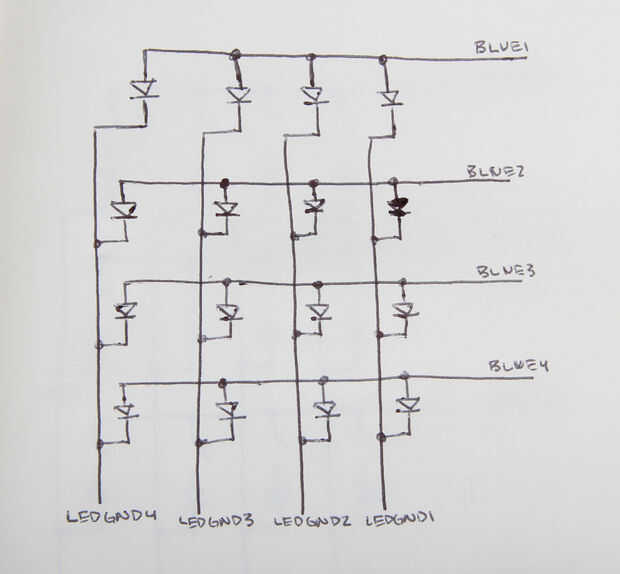

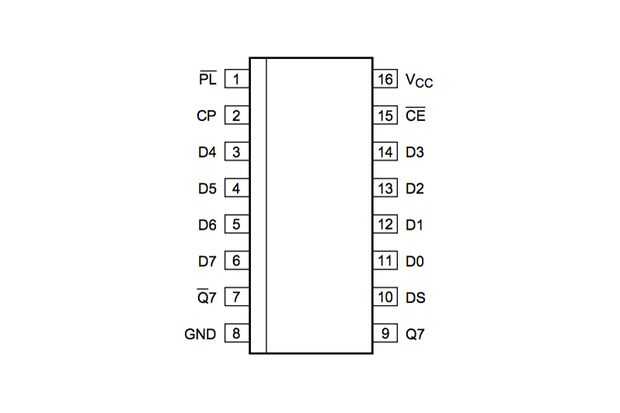

Los esquemas de este proyecto se muestran arriba. Descripciones detalladas del 74HC595, 74HC165 y conexiones eléctricas se dan más adelante en este Instructable. Todas las conexiones de pines del Arduino se enumeran a continuación:
Análogo
0 - giroscopio Y (Y4.5)
1 - potenciómetro 1
2 - giroscopio X (X4.5)
3 - acelerómetro Y (YAcc)
4 - acelerómetro X (XAcc)
5 - potenciómetro de 2
Digital
0 - serial-esto debe permanecer desconectado
1 - salida serial - esto está conectado a la salida MIDI
2 - pin de datos 74HC165 (Q7)
3 - 74HC165 pin de reloj (CP)
4 - perno de cierre 74HC165 (PL)
5 - 74HC595 pin de reloj (SH_CP)
6 - clavija de enganche de 74HC595 (ST_CP)
7 - 74HC595 pin de datos (DS)
conexiones a digital no pins 8-13
