Paso 21: 74HC165: parte 2 bajar resistencias

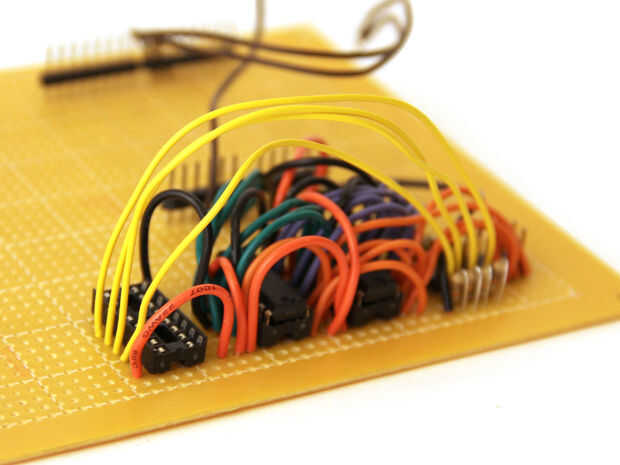

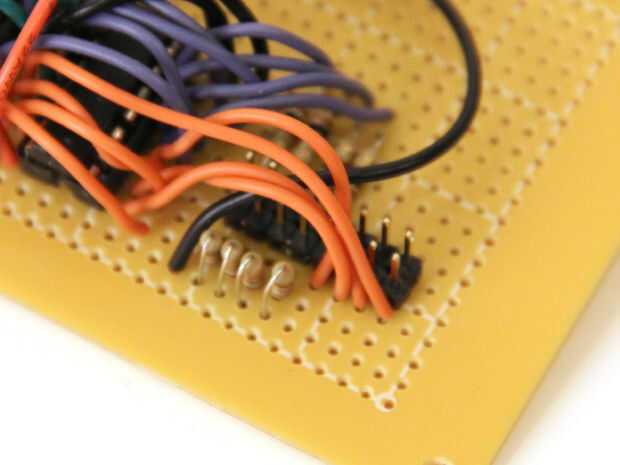

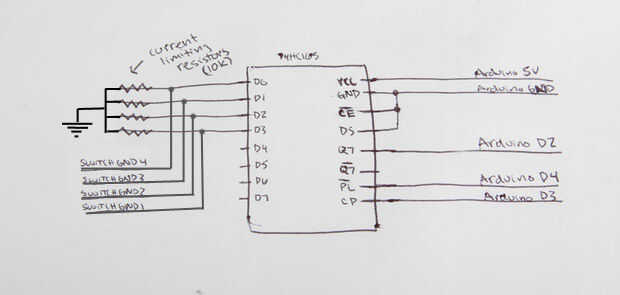

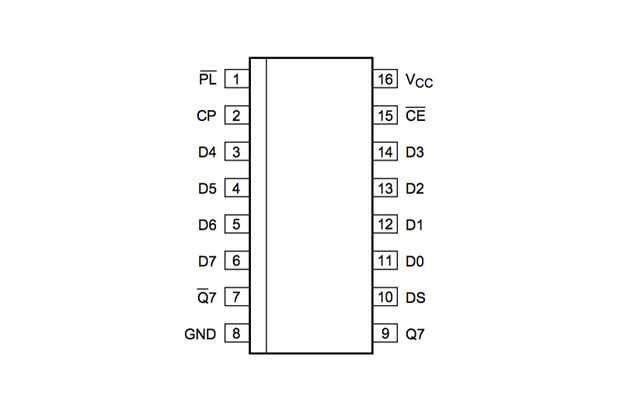

Solía resistores en serie con los botones de tirar D0-D3 de la viruta 165 hasta suelo mientras no se pulsan los botones - esto se llama un "pull-down resistor". Soldadura de cuatro resistencias de 10kOhm a los pernos adyacentes a los pernos de la Rúbrica (ver Fig. 1). Conectar cuatro cables de la entrada de 74HC165 D0-3 (pines 11-14) al espacio entre las patas de la cabecera masculino y las resistencias de 10 k como se indica en la figura 3 y en el esquema (también vea amarillo cables en la Fig. 2). Resistencia de la soldadura entre las patas de la cabecera, los cables al chip 165 y las resistencias para conectarlos a (ver Fig. 3). Conecte el otro extremo de los cuatro resistencias entre sí y a tierra de Arduino (vea nuevamente la figura 3 y el esquema).

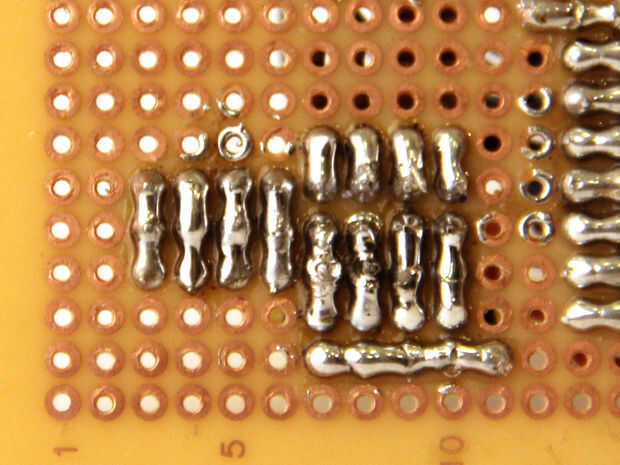

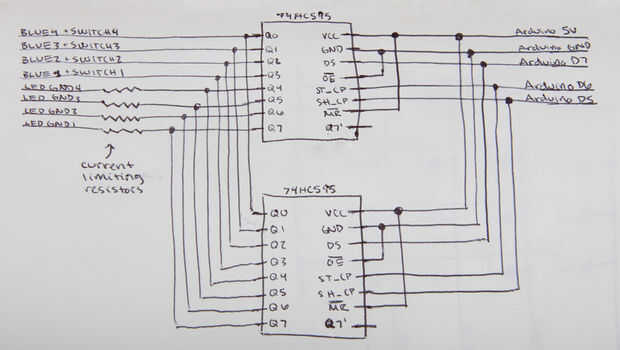

A ser accionar los botones con la misma fuente que es encender los LEDs - los chips de 595. Arrastre de la soldadura entre los pines de cabecera que conecta con el LED azul (1-4) en el tablero de sparkfun y los pasadores de encabezado que se conectan al interruptor (1-4) en el tablero de sparkfun (ver nota en Fig. 3 y 5).
