Sugarcube MIDI Controller (26 / 38 paso)

Paso 26: batería

Uno de mis principales objetivos para este proyecto fue hacer algo portable, por lo que el siguiente paso es añadir energía portátil. Usé una batería recargable de Li-Po para minimizar residuos y proporcionar energía suficiente para horas de uso. Además, quería una batería Li-Po que sólo tenía dos cables saliendo de él para que pudiera cargar con un barril regular enchufe.

Aquí son las partes de la configuración de energía, los de la lista de piezas en la primera página:

Módulo de batería de 2200mAh Li-Ion 7.4V Tenergy con PCB Amazonas
Tenergy Universal cargador inteligente para baterías de Li-Ion/Polymer Pack (3.7V-14.8V 1-4 células) Amazonía
Tamaño N Panel de montaje Coaxial DC Power Jack Radioshack 274-1576

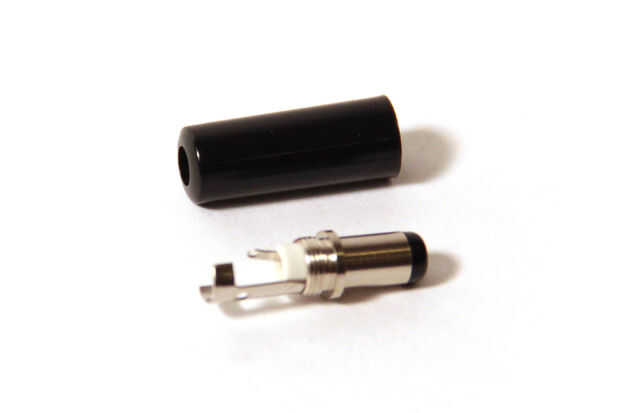

Tamaño N Coaxial DC Power Plug Radioshack 274-1573
SPST Toggle Switch Radioshack 275-634

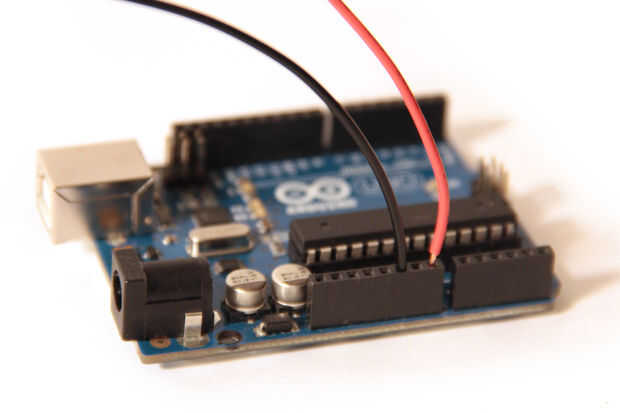

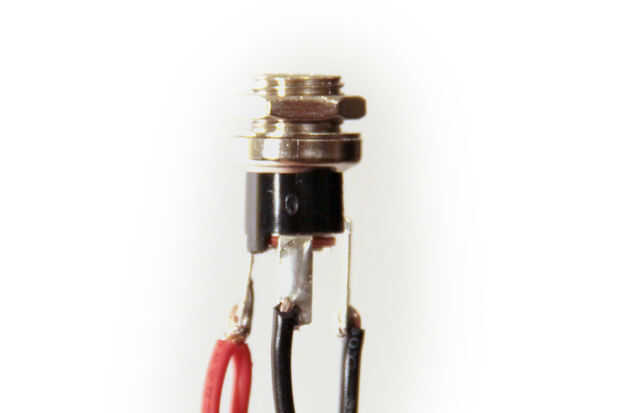

Corte y pele los dos cables de la batería (no dejes que corta hacia fuera). Hacer las conexiones entre batería, enchufe, interruptor y Arduino según el esquema anterior. Me gusta poner siempre suelo a la parte exterior del conector coaxial, pero usted puede alambre sin embargo te gusta (sólo asegúrese de que su cableado del cargador es compatible!).

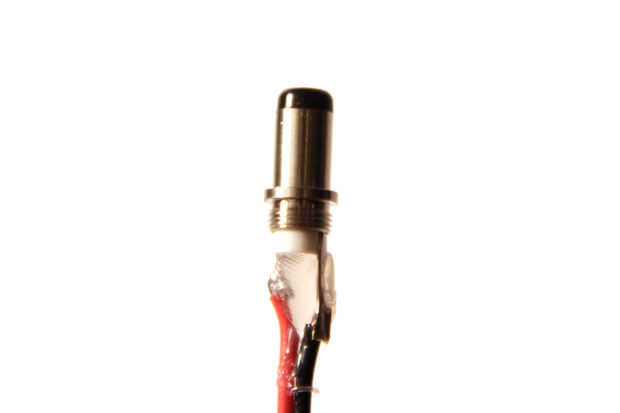

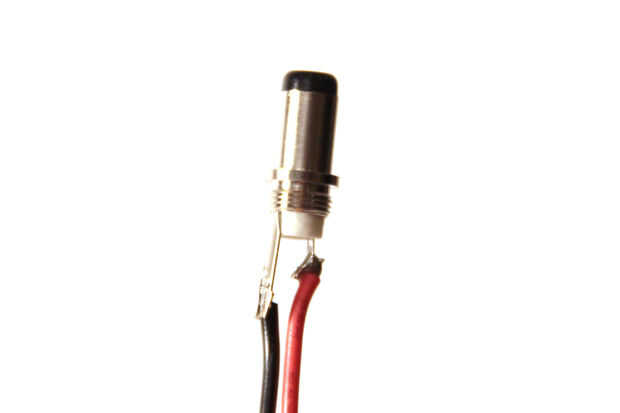

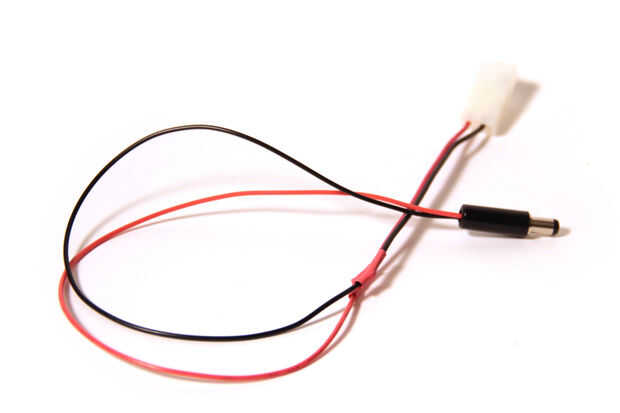

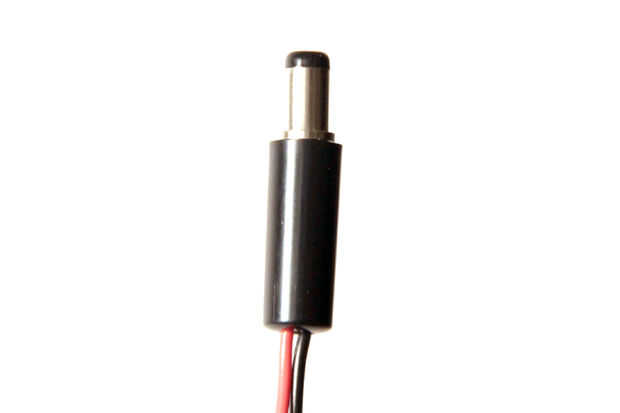

Corte y pele los dos cables del cargador. El tapón del cañón tipo n a estos conductores de la soldadura como se muestra en la imagen de arriba. Asegúrese que la polaridad del enchufe de su cargador cilíndrico coincida con la polaridad de la clavija. Otra vez, he decidido conectar toma de tierra a la parte exterior del conector coaxial en las imágenes de arriba.

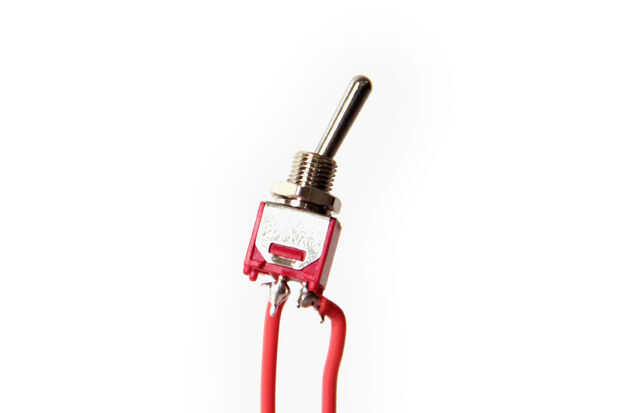

Ahora el switch actúa como un interruptor on/off para el Arduino y la batería se puede cargar mediante el tapón del cañón. Carga las baterías Li-Po es un procedimiento algo complicado que implica el equilibrio de las células de la batería, no sé si conectar el Arduino en paralelo con la batería durante la carga interfiere con este proceso. Sólo para estar seguro, siempre me apague el interruptor de encendido durante la carga, eliminando la Arduino del circuito.

Nota: tenga cuidado cuando use las baterías Li-Po, uso inapropiado puede resultar en fuego. Tenga cuidado de no cortocircuitar la batería y utilice siempre el cargador correcto.
