Sugarcube MIDI Controller (2 / 38 paso)

Paso 2: Soldar LEDs PCB de Sparkfun

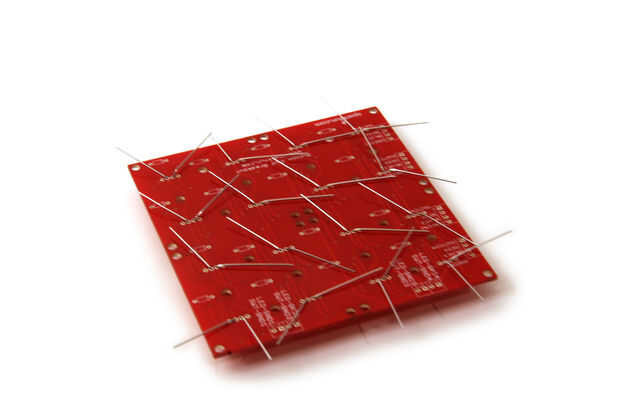

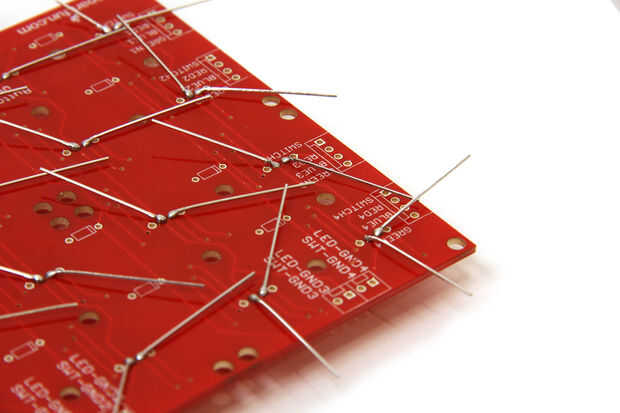

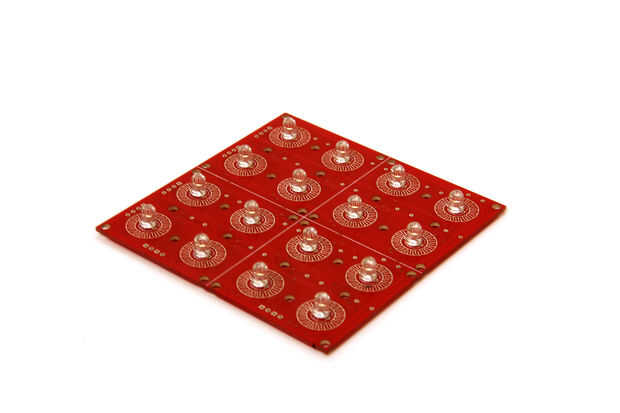

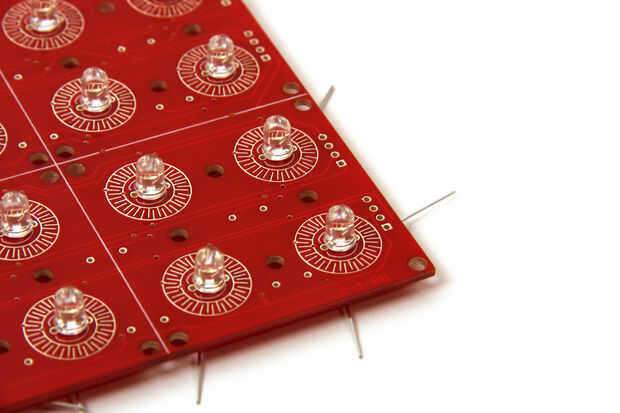

Enrosque los cables de 16 LEDs (5mm o 3mm está muy bien, utilicé 5mm) a través de orificios de LED en el PCB de Sparkfun. Estas placas son compatibles con 4 plomo RGB LED, así que hay cuatro agujeros disponibles en cada cojín del botón. Puede utilizar los dos orificios para el solo color LED (ver figura 3). Asegúrese de que el lado plano del LED (cátodo) se alinea con la parte plana de la marca en el PCB.

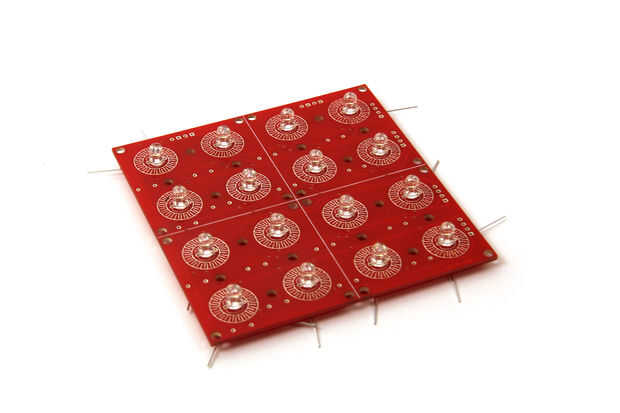

Soldar los cables de LED y corte el exceso de cable.
