Sugarcube MIDI Controller (30 / 38 paso)

Paso 30: recinto

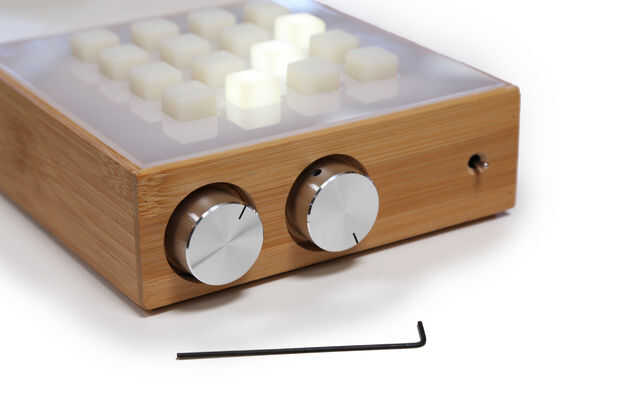

He tomado prestada una idea del ex artista en residencia Mads Hobye para mi gabinete. Mads funda estas elegantes cajas en el almacén de contenedores y utilizado para hacer cajas de proyecto para los diferentes instrumentos musicales que construyó durante su estancia. Estas cajas son particularmente convenientes porque tienen un bisel alrededor de la parte superior que permite fácilmente montar un panel frontal acrílico de 5mm.

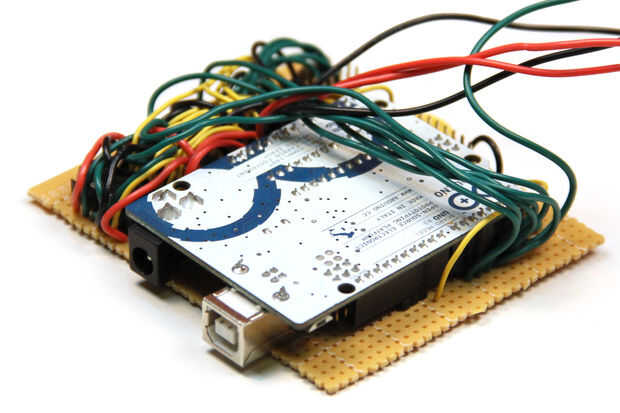

Montado todos los componentes en la caja usando epoxy (Amazonas), o para la vinculación menos permanente, utilicé una cinta de adhesiva de núcleo de espuma (Amazonas).

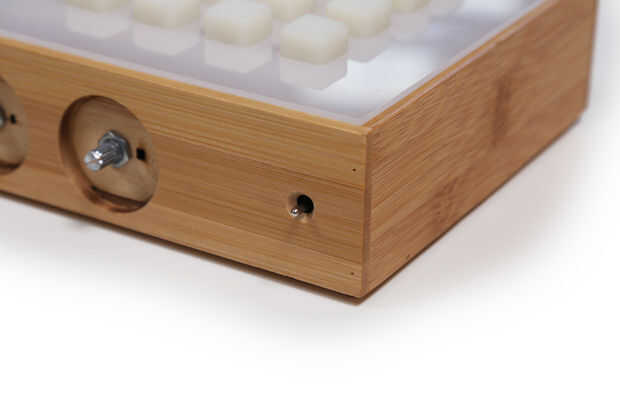

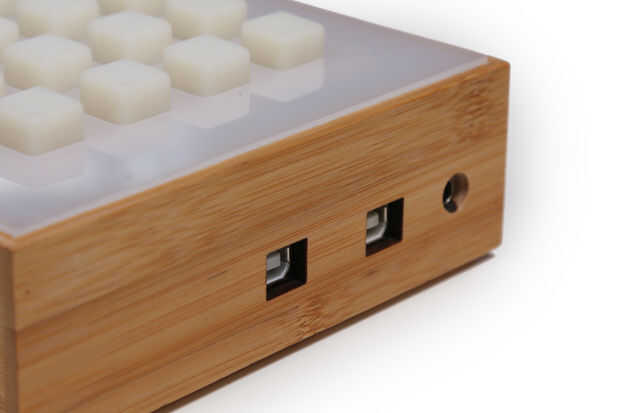

Utilicé un cortador láser para cortar dos puertos USB (uno para el Arduino) y MIDI hacia fuera en la parte inferior de la caja. Luego usé un taladro para hacer agujeros para dos ollas, un interruptor y un conector de carga. Los archivos vectoriales son conectado (scTopLaser, scBottomLaser).

Láser corte 2,5 cm separadores de contrachapado de 3mm y me ajustaron en el recinto. Láser cortar una placa de soporte (SCsupport.pdf) para el botón pcb de 0,25" capas y atornillado hasta los separadores con tornillos pequeños para madera.

Originalmente, láser de corte frontal de acrílico traslúcido blanco 5 m m para que le encaje encaja en la caja de madera. Más tarde, chorro de agua un aluminio de panel de chapa de aluminio de 3mm. Aseguró el panel frontal de aluminio para el pcb placa con tornillos pequeños, cabeza avellanadas del forro. I taladrar cuatro orificios en el soporte pcb láser y ajustaron algunas pequeñas tuercas para los tornillos de la abrazadera a. Se adjunta el archivo vectorial (SCface.pdf).
