Sugarcube MIDI Controller (33 / 38 paso)

Paso 33: Apéndice: cortar PCB para los botones de Control

Originalmente, planeé tener cuatro botones extra "control" en el lado del controlador que iba a utilizar en diversas aplicaciones. Empecé cableado para arriba, pero finalmente lo había desechado. No he escrito ningún código para estos botones y en ninguna manera se integran en las aplicaciones que he escrito, pero pensé que todavía quisiera incluir las imágenes que tomé durante ese proceso en este Instructable en caso que sea útil a alguien.

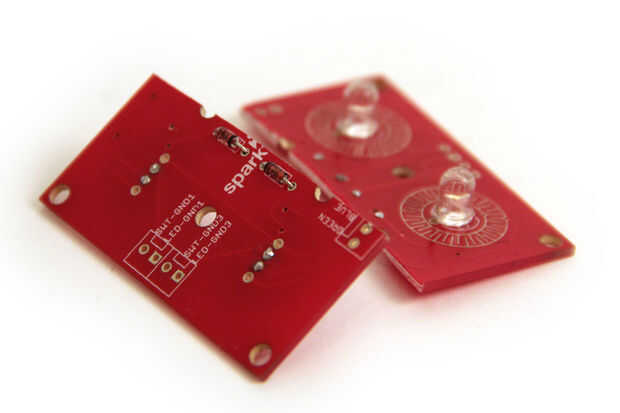

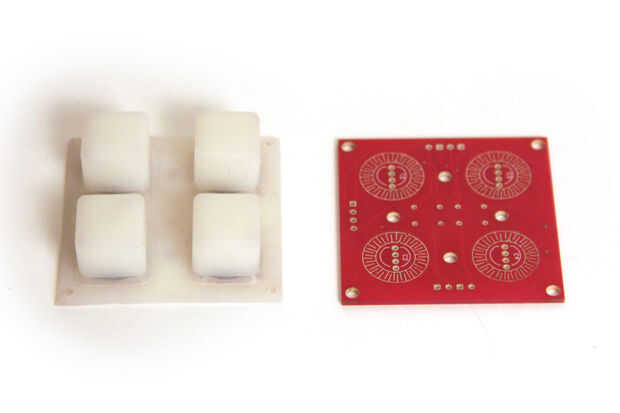

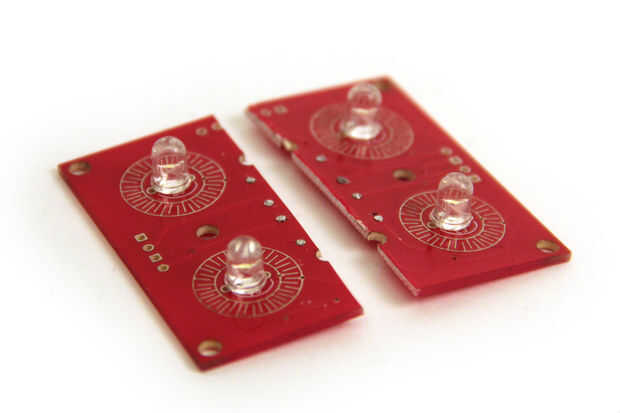

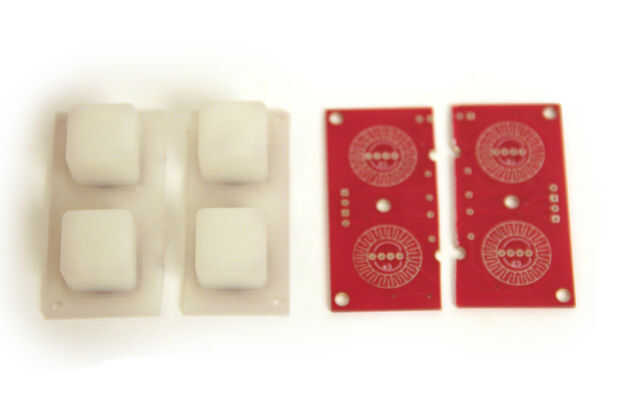

Corte el sparkfun 2 x 2 pcb como se muestra en las fotos anteriores. Soldadura blanca LEDs y diodos en la placa como en los pasos 2 y 3.
