Paso 34: Apéndice: cableado parte 1 botones de Control: PCB

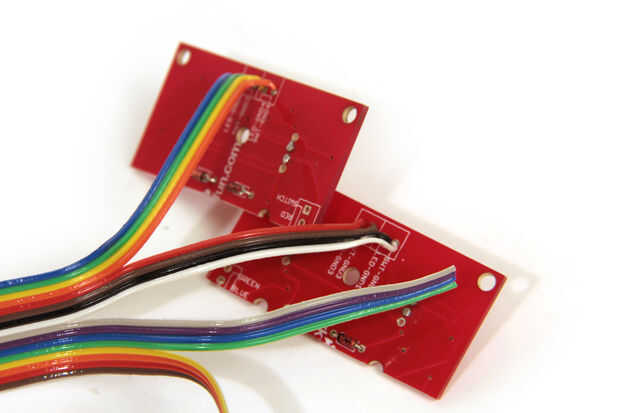

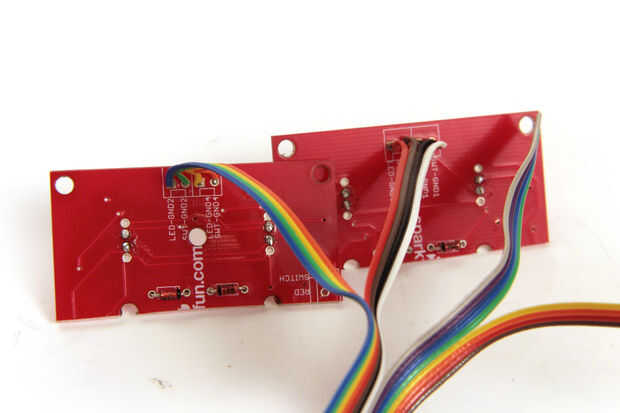

Cortar un trozo de cable de cinta y soldadura 8 varillas en los agujeros de sparkfun PCB etiquetados "interruptor gnd" y "led gnd". Soldadura de cuatro cables más a los orificios etiquetados "switch" y "azul". Ver las imágenes para obtener más información.

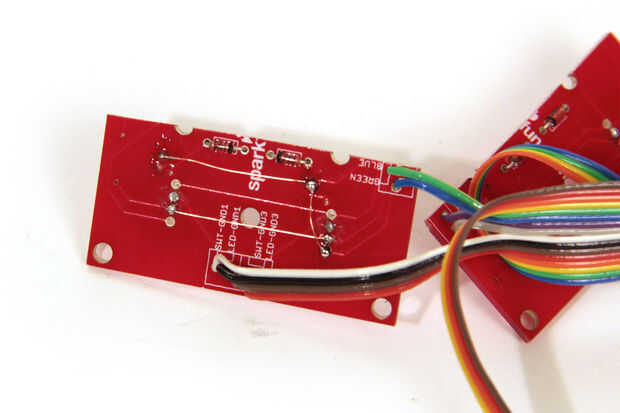

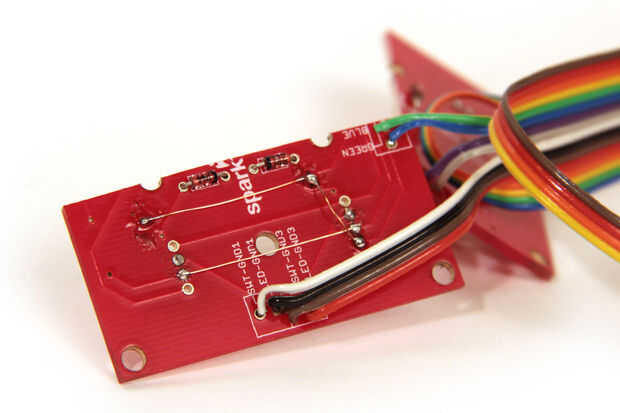

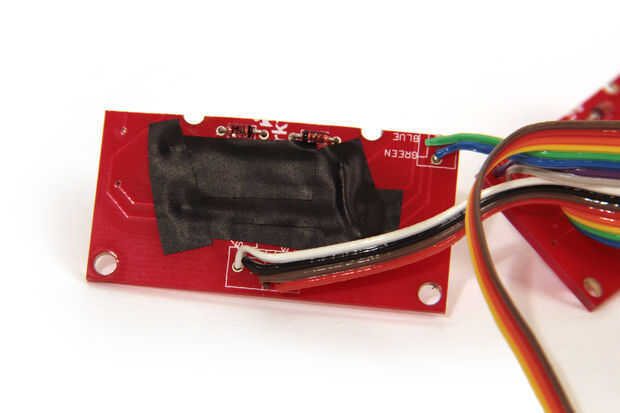

En una mitad del PCB (uno con "verde" y "azul") usted tendrá que volver a algunos de los rastros que se rompieron cuando el PCB fue cortado. Ambas conexiones al ferrocarril interruptor positivo tendrá que ser conectados entre sí y luego conectado al rastro led "verde" como se muestra en la figura 4. Lo hice quitando una sola hebra de un pedazo de alambre trenzado y empujando a través de las vias en el PCB. Use un poco de soldadura para asegurar la conexión eléctrica entre el filamento de cobre y el PCB (fig 7). También tienes que soldar un cable entre los dos rieles de "azules" positivos (también se muestra en la Fig. 4). Una vez hecho esto, comprobar la continuidad y cubrir el cobre expuesto con cinta aislante para evitar cortos circuitos (fig 6).

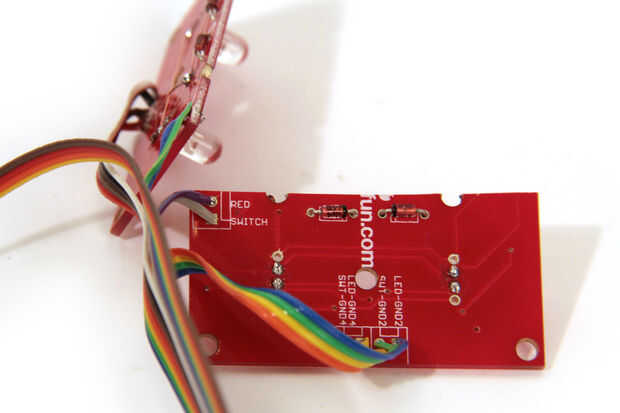

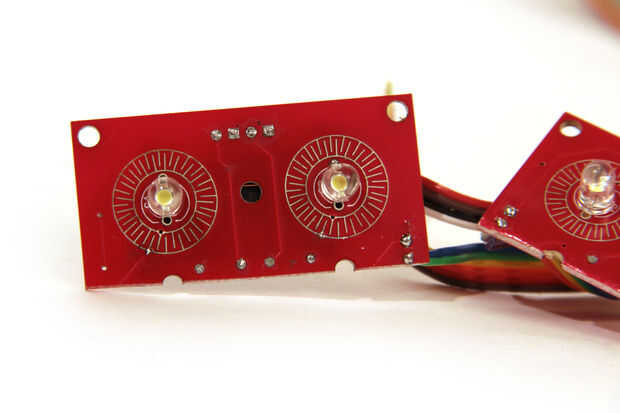

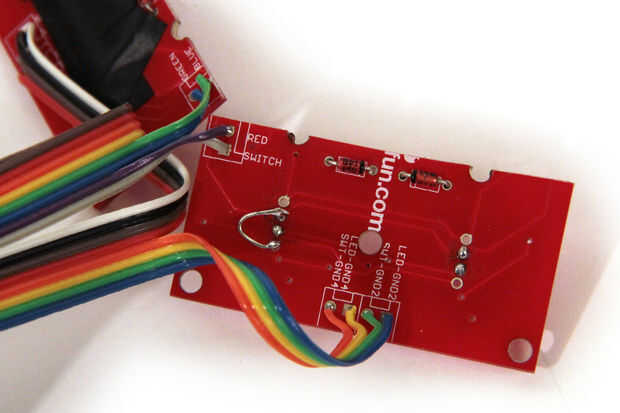

En la otra mitad del PCB, use un cable puente para conectar las tomas de "rojas" y "azules" de uno de los LEDs juntos (ver Fig. 7). Esto conectará el ánodo de tus LEDs blancos al cable de cinta.
