Paso 37: Apéndice: cableado parte 4 botones de Control: las conexiones a los LEDs

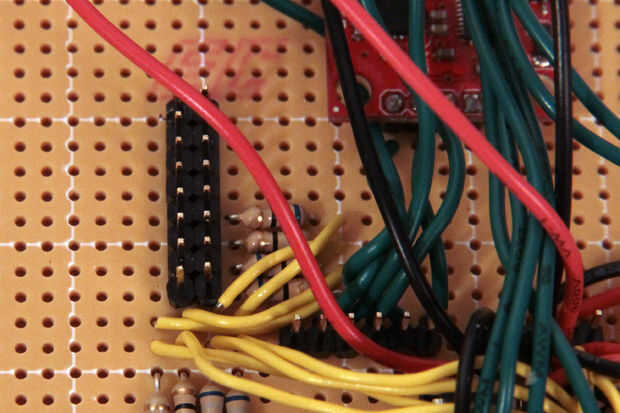

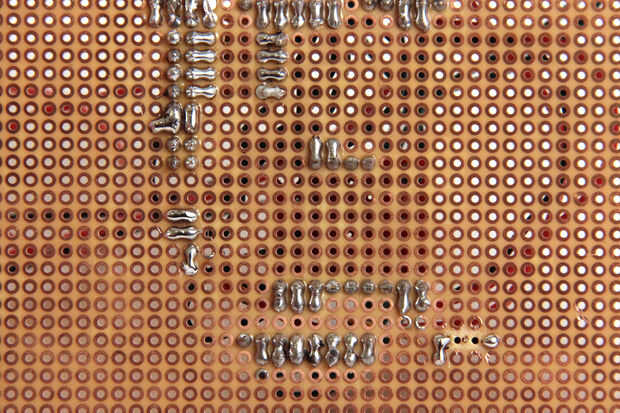

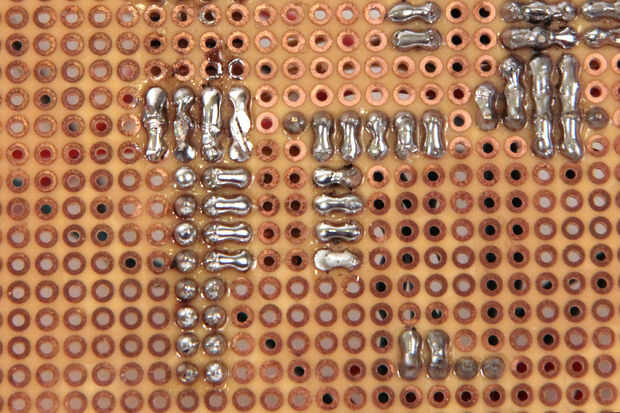

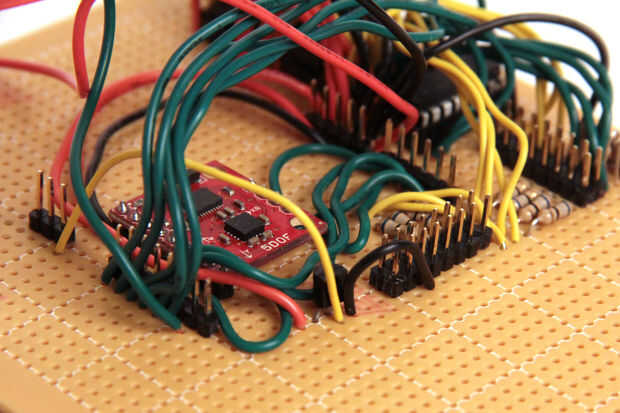

Cuatro resistencias de 68 ohmios a los pernos que conectan a los cátodos de los LED de la soldadura. Conecte el otro extremo de estas resistencias a los pines 4-7 de los 74HC595 con cables de puente (amarillos).

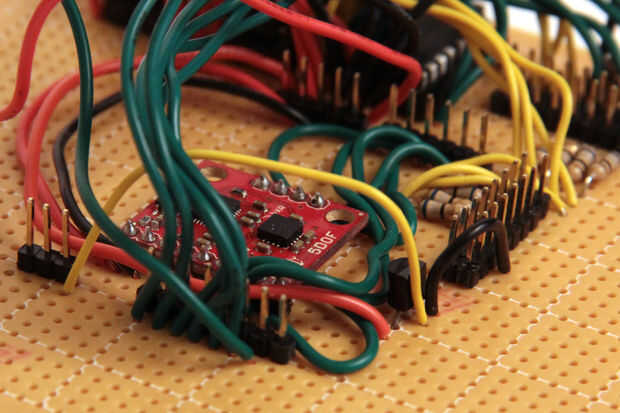

Usaremos el pin 11 de Arduino para suministrar voltaje positivo a los LED, pero un pin del Arduino no fuente suficiente corriente para los LEDs por sí mismo. Usé un transistor NPN 222 en una configuración de seguidor de emisor para aumentar la potencia de la señal pin 11. Conectar el pin 11 a la base (pin central) del transistor. Conectar el colector a la fuente de 5V de Arduino y el emisor a los pines de cabecera que conectan a los ánodos de los LED (fig 5).
