Sugarcube MIDI Controller (4 / 38 paso)

Paso 4: Cable de cinta

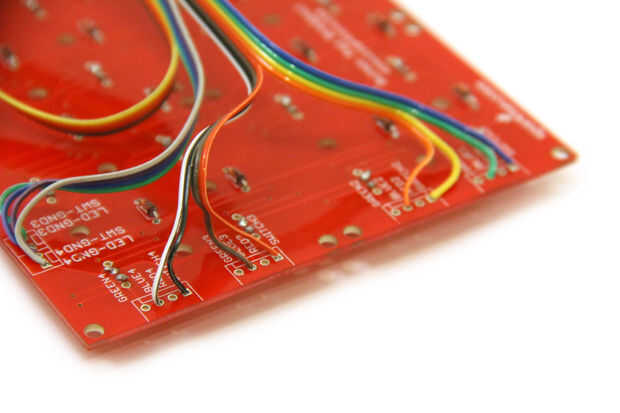

Corte aproximadamente 1 pie de cable de cinta de 16 conductores. Separar y pele los extremos de todos los 16 cables por un lado y la soldadura de PCB de Sparkfun. La lista siguiente da todos los conductores de color en orden con el nombre del agujero de PCB que deben soldar, si haces esto correctamente ninguno de los cables deben cruzar. Tenga en cuenta que desde que sólo utilizo un solo color LED, a cable hasta sólo el ánodo "azul".

Conexiones:

(a un lado del cable de cinta)
Brown a SWT GND1
Rojo con LED-GND1
Naranja a SWT GND2
Amarilla a LED-GND2
Verde a SWT-GND3
Azul de LED-GND3
Púrpura para SWT-GND4
Gris a LED-GND4
Blanco a BLUE4
Negro al SWITCH4
Brown a BLUE3
Rojo al SWITCH3
Naranja a azul2
Amarillo al SWITCH2
Verde a BLUE1
Azul al SWITCH1
(el otro lado del cable de cinta)
