Un sumador es un circuito electrónico digital que realiza la suma de números. Serpientes se utilizan en los procesadores de cada ordenador individual para agregar varios números, y son utilizados en otras operaciones en el procesador, como el cálculo de direcciones de ciertos datos.

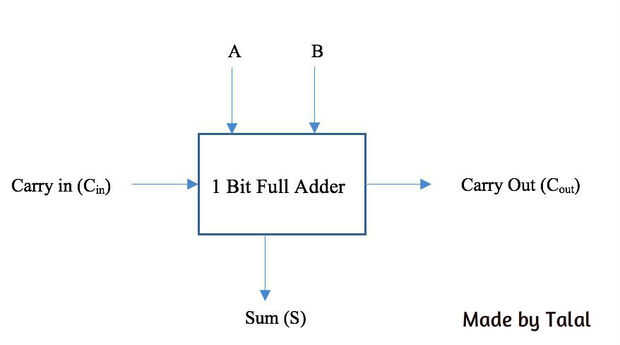

En este instructable, vamos a construir y probar el sumador completo binario un poquito. La figura adjunta muestra el diagrama de bloques de un sumador completo binario un poquito. Un diagrama de bloques representa la aplicación deseada y sus diferentes componentes, tales como entradas y salidas.
Entradas: A, B, llevan adentro (Cin)
Salidas de: Llevar a cabo (Cout), suma (S)
Piezas necesarias:
Batería de 9V
Conector de masa
Regulador de 5V
Virutas del IC: 74LS136, 74LS08, 74LS32.
(Opcional: 74LS00) * si no tienes un XOR, 74LS136, IC Chip *
2 resistencias de 330 ohmios
2 LED (diversos colores preferidos)
Interruptor DIP
Banco de resistencia de 10 kilo Ohm
Cables cuando sea necesario
