Suministro de bobina de encendido alto voltaje (3 / 7 paso)

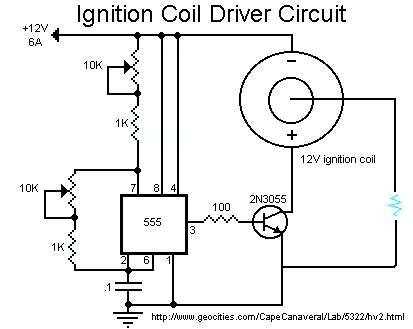

Paso 3: El conductor circuito scematic

Este es el circuito del conductor que alimenta la bobina de encendido.
lista de piezas:

potenciómetros de dos 10 k ohmios
resistencias de dos 1 k ohmios
un 555 temporizador IC
un zócalo del IC 8-dip
una resistencia de 100 ohm
condensador de un .1uf 12v
un transistor de potencia 2n3055 y disipador de calor
fuente de alimentación de CC de 12V 6A
