Paso 2: Use su imaginación para sus diseño y fuente de los componentes adecuados.
De repente en este punto la idea de un reproductor de CD de coche unidad principal parecía bastante apropiada. Otra vez, después de explorar las maravillas de Ebay, colocado en una Sony MEX-BT3800U, una unidad principal con recepción FM, USB y aux frontal de entrada y con el Bluetooth de teléfono conexión permitiendo llamadas a hacerse y streaming de audio, me £130 costando.

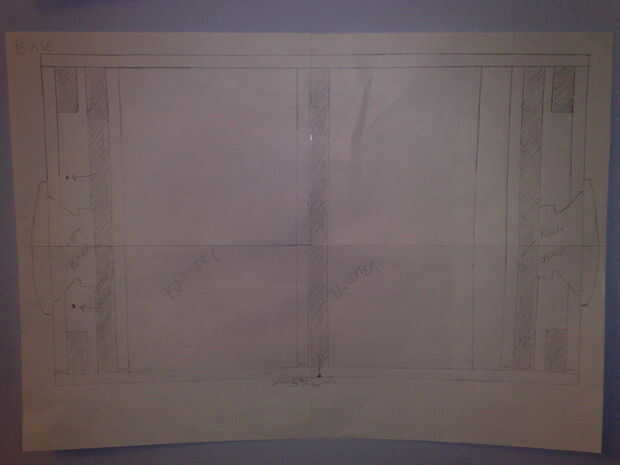

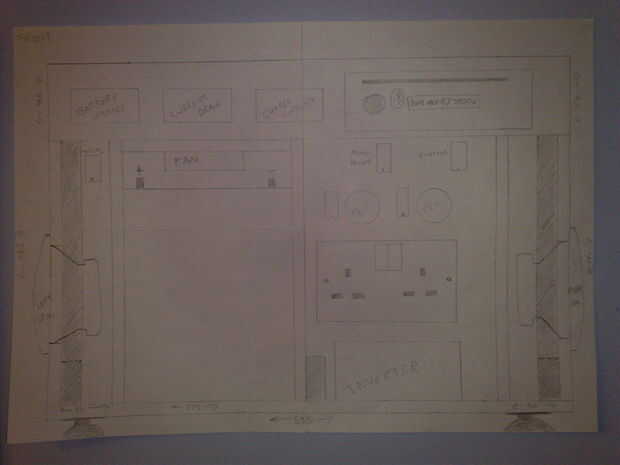

Después de seleccionar estos componentes principales empecé a bosquejar dibujos ásperas de lo que quería mi generador accionado sol portátil para parecerse a. He incluido el diseño que finalmente elegí, un panel frontal para todos los interruptores y tomas de corriente, un panel a un ángulo para pantallas LED de montaje en el autorradio, altavoces en los lados, 2 salidas AC y con suficiente espacio interior para el cableado. Mi elegido diseños profundidad fue dictado por la profundidad de la batería, alrededor de 33cm, el ancho permitido la batería, la fuente de audio y dos altavoces para instalarse en un espacio de 54cm mientras que la altura era debida a la altura de la batería con el regulador de carga instalados por separado sobre la batería. La batería de mi particular tiene un peso de 26KGs para ponerla de refuerzo de madera de pino fue utilizado para fortalecer y sostener juntos lo 12mm de espesor MDF. De enfriamiento se requieren para el compartimiento de pilas ventilar cualquier gases y para el espacio principal extraer el aire caliente creado por el headunit y el inversor.
Elegí los interruptores de eje de balancín con LED en que los controles, generalmente porque se ven mejores que otros tipos de interruptores, su pequeño perfil permiten muchas para ser utilizado en un pequeño espacio, mientras que su indicador de 3 volt (resistencia para 12v uso) me muestra cuando un dispositivo está activado o desactivado. Costo: alrededor de £3 por 2, con indicadores rojos, verdes o amarillos. (Ebay)
El inversor es una de 600 vatios, máximo de 1200 Watts modificado Inversor de onda sinusoidal, aunque nunca planeo utilizar cualquier cosa mayor que 200 Watts max, que esta fusionado con un fusible de 20A hoja tipo. Costo: £35. (Ebay)
La mayoría del cableado utilizado es 15Amp 14AWG capaz excepto los cables de electricidad de la batería, para el interruptor principal al inversor que son 11AWG capaces de 25Amp. Cada encendedor se fusiona con un fusible de 10Amp, mientras que el controlador de carga es fundido en 15 amperios antes el fusible del sistema principal, lo que significa que si el fusible principal se quema, los dispositivos conectados y estéreo estén a salvo de niveles anormalmente alto voltaje de los paneles solares si nunca debía ocurrir.
Costo: alrededor de £5 incluyendo el bloque de 4 vías.
Las bocinas son Sony XS-F1331, altavoces para coche Xplod 3 vías con en pico de 140 Watts, 25 Watts RMS costo: £9 (Ebay)
El panel frontal digital amperímetros y voltímetro fueron mi primera opción para el sistema de medición no quiero que el tradicional analógico metros en movimiento. La mayoría de mis componentes provienen de Ebay excepto estos metros, disponibles desde un mismo nic. Ubicado en Hong Kong, que ofrecen rapidez de entrega, mientras que sus productos son de primera clase, el correo real británico perdido mis dos amperímetros en el post en algún lugar mientras que Aldea Virtual amablemente envió dos más para reemplazar a los perdidos, de forma gratuita. Costo: Voltímetro £6,99, amperímetro £8,99. (Amperímetros cuentan con derivación de 20Amp).
Ventiladores: 12VDC 'sistema soplador' de Maplin Electronics (www.maplins.co.uk ) costo: £5,99.
Ruedas y asas arqueadas, cuesta alrededor de total de £15. (Ebay)
DC tomas de cigarrillos: costo: £3 cada (Ebay)
¿Controlador de carga de 20 amp: costo? ¿Vino con el panel de 80 vatios comprado fuera de Ebay?
Terminales para todos los interruptores, enchufes, fusibles y otras conexiones de la encrespadura: alrededor de £10 (Ebay)
Madera - la hoja de espesor de 12mm MDF (fibra de densidad media) de 3 m x 3 m y 5m largo y adecuado tornillos de 1 x 1/2 pulgada pino: alrededor £15 de Archibalds.
Varios conectores headunit conexiones solar de Ebay en todo total de £5.
toma de corriente de casa de 2 vías: costo: N/A, rescatados de nuestro desván como fueron hechos redundantes por sustitución con metálico los.
Con pilas del termostato de calefacción automáticamente enciende los ventiladores a 26 grados centígrados: cuestan £15 (Ebay)
Convertidor aislado de 1W 12VDC-12VDC: costo: £6,15. (Maplin Electronics)
Baja corriente LED de estado de carga: costo £2,49 por bolsa de 5. (Maplin Electronics)
