Paso 2: Diseño y corte
Al igual que mi proceso generalmente al cortar caracteres, empecé con google, que suministra una gran cantidad de imágenes de serenidad como materiales.
"Mezclado y emparejado" una variedad de imágenes para producir una vista lateral con motor alguno en el lugar, pero con la lanzadera visible y luego separar imágenes de los motores y el ala-struts.
Mi estilo no incluye sombreado, para que la imagen se simplifica mucho en comparación con las maravillosas ilustraciones 2d ahi.
El diseño fue creado en Inkscape como un archivo SVG, luego convertido a la DXF.

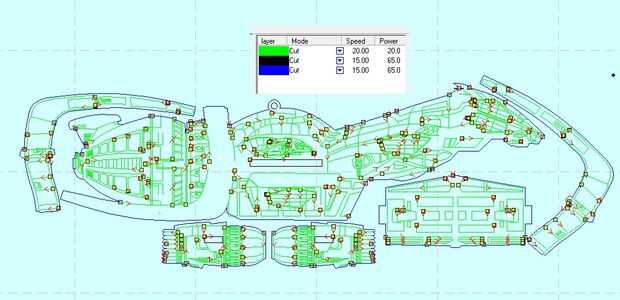

El DXF fue importado a Lasercut5.3 para convertirlo en el formato ECP que puede leer mi lasercutter.
Fue en esta etapa que decidí hacer el modelo de una decoración colgante, así que es sólo el archivo ECP que incluye una presilla de colgar. Es sólo (para mí) en la etapa ECP que colores tienen alguna importancia. Configurar las líneas verdes grabado al agua fuerte para cortar en primer lugar, seguido por las ranuras de la construcción y orificio para colgar ubicado y, por último, por el borde exterior de las piezas - Esto mantiene el registro de la máquina, deben cortar piezas de deslizamiento.
Aunque mi modelo final es acrílico transparente, estoy mostrando el proceso de construcción con el madera contrachapada-modelo de prueba que hice, porque el acrílico claro es un cerdo absoluto a la fotografía. Tendrás que esperar hasta más adelante pasos para ver los detalles del acrílico...
* Yo también convertido de SVG a PDF para aquellos lectores cuyas fresas hablan diferentes idiomas, o que trabajan con herramientas sin control de la computadora.
