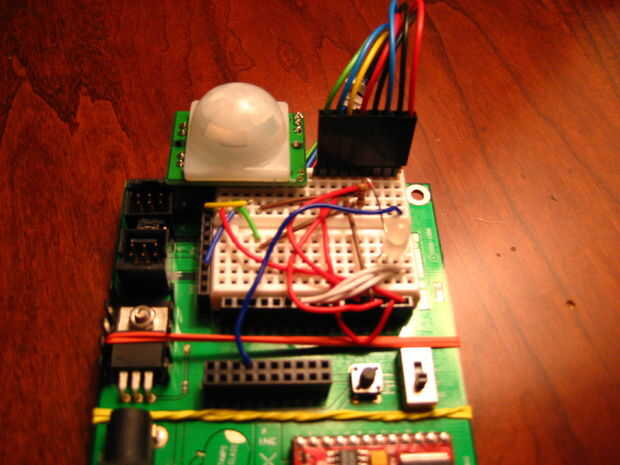

Paso 4: Hacer todas las conexiones y el LED RGB
Módulo de emic TTS:
- VCC va a VCC (+)
- TIERRA va a GND (-)
- SP + y SP-ir a un altavoz de 8 ohmios o un amplificador externo
- RESET va a pin4
- OCUPADO va a pin3
- SOUT va a pin2
- PECADO se va al pin 1
Sensor PIR:
- VCC y GND van a + y - respectivamente
- El pin marcado hacia fuera va al pin0
Ahora, el LED RGB (rojo-verde-azul LED). El que usé era un ánodo común, lo que significa que hay un pasador largo que se conecta a +, y a la luz de los colores, que llevan bajo (traer a la tierra).
- ROJO va al pin9
- AZUL va a pin8
- VERDE va al pin7
- El ánodo común (+; es el cable más largo) se conecta a una resistencia de 200 ohm, que va a + 5V (VCC)
Esto actúa como un indicador de la alarma.
Por último pero no menos importante, poner un cable en una de las dos tomas del pin5 y conecte el otro extremo a la misma fila que la salida del 'SP +' en el TTS Emic. Esto es así no tienes que tener dos dispositivos de salida audio (altavoz, piezoeléctrico, amp) para los tonos de aviso y mensajes verbales. El módulo de Emic TTS debe tener algún tipo de diodo o protección contra el voltaje proveniente de la BS2 cuando (BS2) está haciendo un comando FREQOUT. He usado esta instalación durante mucho tiempo y que no ha causado ningún problema. Ahora, como la salida de audio, usted debe construir un amplificador simple (con un LM741 o un LM386) o encontrar pilas un pequeño utilizar para el audio y alarma. Conectar esto con la SP + y SP-filas en la protoboard mini, y eres bueno para ir.
Debido a la simplicidad de estas conexiones, no estoy incluyendo un esquema. Si alguien quiere uno, me avisas
