Paso 2: Cableado hasta
Hay siete cables - dos, SPI cuatro y una línea de interrupción - para conectar entre el Pi y el ENC28J60. Ayuda a plan que cable de puente de colores vas a utilizar para cada señal de antemano - puede utilizar las sugerencias a continuación como un motor de arranque.

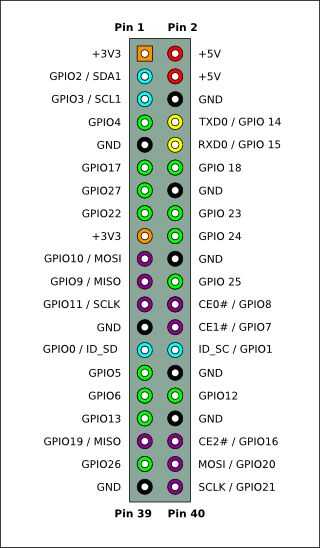

La cabecera de PI GPIO se describe en detalle en http://www.elinux.org/RPi_Low-level_peripherals - para mayor comodidad yo he reproducido aquí la versión de 40 pines. Las conexiones del ENC28J60 se deben imprimir en la placa sí mismo.
Señales deben conectarse entre el Pi y el ENC28J60 como sigue:

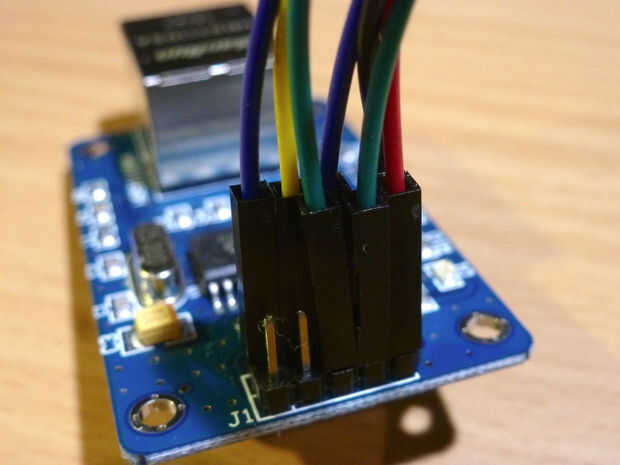

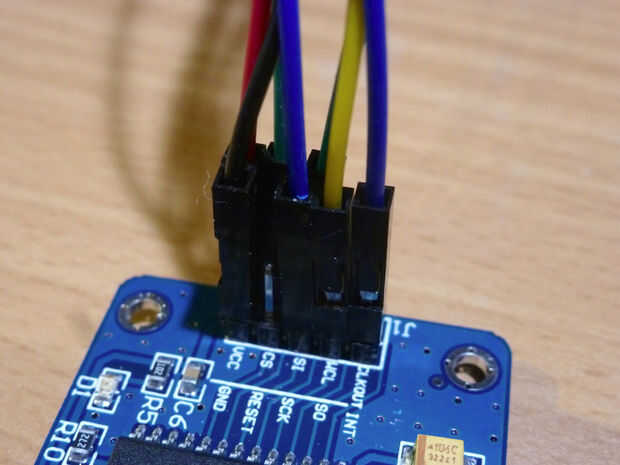

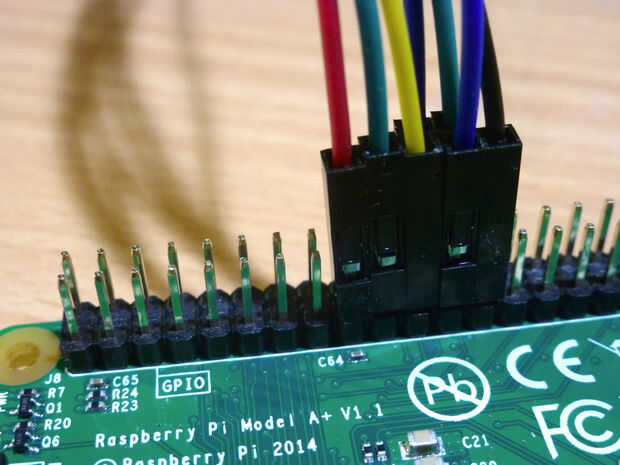

Si usted ha seguido los colores de alambre sugeridas, el encabezado debe parecerse exactamente las fotografías.
