Super Brite LED zapatillas 1.0 (14 / 19 paso)

Paso 14: Instalación de los sensores Reed

Tras experimentar con sensores Hall, Reed Switches y sensores Reed decidí que el Reed Sensor era lo mejor para activar el interruptor que cambia el patrón de LED.  El Sensor Hall y el Reed Switch no funcionaba bien porque necesitaban contacto muy cercano con mi imán (1-2cm) y que estaba demasiado cerca.  No quiero tener ser cuidado o incluso bash mis LEDs juntos por error.  El interruptor de láminas también de vez en cuando se atascan y el vidrio se rompe muy fácilmente.

Tengo dos sensores Reed en Ebay.  Un imán activará el interruptor de hasta 3cm de distancia.  El plan es instalar uno en la punta de una zapatilla y el otro en el extremo del talón (con imanes correspondientes a desencadenarlos).  Así que cada zapatilla tiene un Sensor de caña y un imán.

Izquierda
En mi zapatilla izquierda instalé el Reed Sensor en el interior, punta (cerca de 4 pulgadas desde la punta del zapato). Su Reed Sensor puede haber llegado con el cableado eléctrico conectado (¡ muy bien!).  Soldar un cable de GND en la RS al cable de tierra en la tira de LED. (Modificar la longitud según sea necesario para la conexión de GND).    Se puede lograr todo o parte de la tira de LED para hacer la soldadura.

Los otros dos cables de la RS (para PIN y 5V) a través de sus cordones de los zapatos del hilo de rosca.  Estos cables se terminan en un lugar cerca de su tobillo una vez el otro hardware, así que por ahora hacen sólo asegúrese de que haya suficiente cable para llegar con un poco de sobra.

Derecho
Procedimiento similar para la zapatilla derecha, pero Coloque el Reed Sensor cerca del interior, extremo del talón.

Garantizar

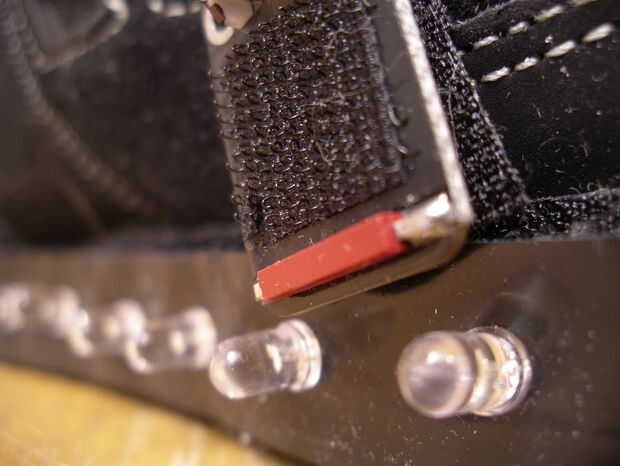

En este punto podría ser útil poner un cuadrado pequeño de velcro para fijar los sensores Reed en su lugar.
