Super Brite LED zapatillas 1.0 (16 / 19 paso)

Paso 16: Servo de cables y conexiones

Para completar las conexiones de hardware me decidí a conseguir algunos conectores y cable de servo pude personalizar la longitud de hilo para un ajuste perfecto.  También quería tener la posibilidad de separar mi BRD y LED las tiras de las zapatillas.

Una vez que corte el alambre a la longitud y había prensado de los conectores, he cortado el cable sobrante de las tiras de LED y soldar el cable del servo que en el final del talón, parte posterior de la zapatilla.  La idea es que el LED tira un componente que se enchufa en un conector que se une a la BRD.  Misma idea para los sensores Reed.

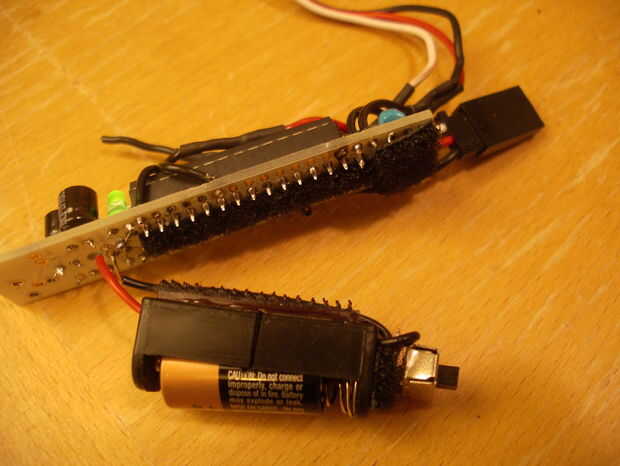

La soldadura de dos juegos de cables para el BRD:
PIN 9 y GND
PIN 2 y 5V

Enchufe de la tira LED y sensores Reed a los conectores correspondientes.
