Paso 2: Diseño de agujero de pasador
Ahora es el momento para empezar a medir y marcar las tablas de donde perforar y cortar.
Inspeccionar placas
Examine cada tabla y decida de qué lado quiere estar mirando hacia afuera. Organizar las juntas por lo que los nudos con relleno de madera o de otras imperfecciones será hacia el interior, cerca de la parte inferior o hacia la parte posterior.
Una vez que ha decidido cómo se organizarán, iniciar posiciones para los agujeros de la varilla en el interior de la marca cara de los tableros.
Decidir el espaciamiento de los niveles

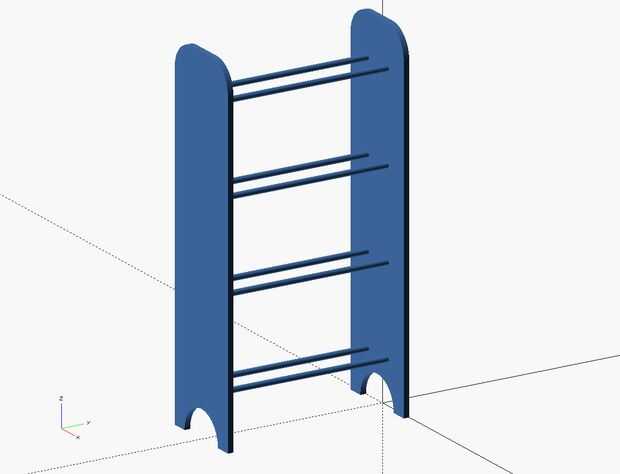

Este rack está diseñado con 4 niveles, en un tablero de 48". 12" espaciamiento entre niveles hojas 12" extra largo que se divide uniformemente, dejando 6" en la parte superior y 6" en la parte inferior del tablero. Podía hacer su apretón hasta en 5 niveles si quieres, con espaciamiento de 10" y 4" extra en la parte superior e inferior. Podría hacerse una versión más pequeña de escritorio con 2 niveles con 1 x 8 x 24 Junta.
Marcar posiciones vertical
Medir y lápiz una marca en 6", 18", 30" y 42" de la parte inferior de los tableros. Hacer esto dos veces, con la cinta alrededor de un tercio del camino desde cada borde lateral.
Decidir el espaciamiento horizontal
Más carretes de filamento son 7 o 7 1/2" de diámetro, pero algunas bobinas de 1lb son tan pequeñas como 5" de diámetro. Decidí que 4 1/2" distancia (de centro a centro) funcionaría bien para acomodar cualquier tamaño de carrete.
Así, con 12" tabla de ancho y 4 1/2" entre las espigas sería 3 3/4" desde el borde.
Marque las posiciones de horizontales
Ahora, usando tus dos marcas en cada posición vertical para alinear su medición de cinta, mide 3 3/4" y 8 1/4" de un lado de la Junta. Dibuja una cruz en estos puntos donde se perfore los orificios para taquetes.
