Super Chumby (4 / 8 paso)

Paso 4: Realizar la toma de la batería

Hay muchas razones por qué decidí quitar la funcionalidad del parte inferior del compartimento de batería. En primer lugar es el comportamiento de los resistores paralelos. La batería estándar tiene un termistor de 10kohm leer la temperatura en caso de que la batería se sobrecalienta. Con ningún adaptador de alimentación de 3 pines buena yo apenas reemplazó con un resistor de 10kohm constantemente conectado. Si alguien era conectar una batería estándar con la resistencia de 10kohm en lugar, la resistencia por el chumby caería 5kohm y probablemente viaje el sensor de sobrecalentamiento.

En segundo lugar es que no tengo planes para utilizar las pilas nunca más. Redirigiendo el cable de alimentación fue más fácil que sumar una nueva línea de entrada. Reutilizar los cables de alimentación y hacer con ella. Si era inteligente de que quisiera mantiene el conector de tablero original para facilitar el desmontaje futuro pero esta idea vino unos 30 segundos demasiado tarde.

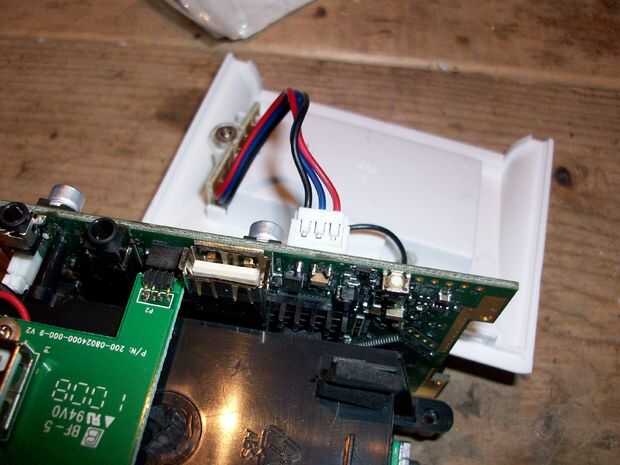

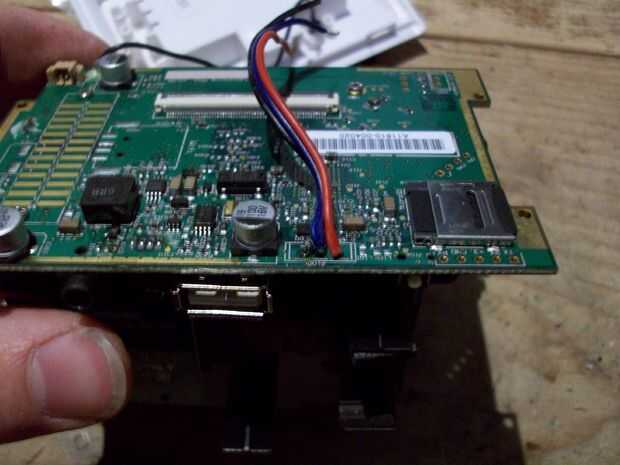

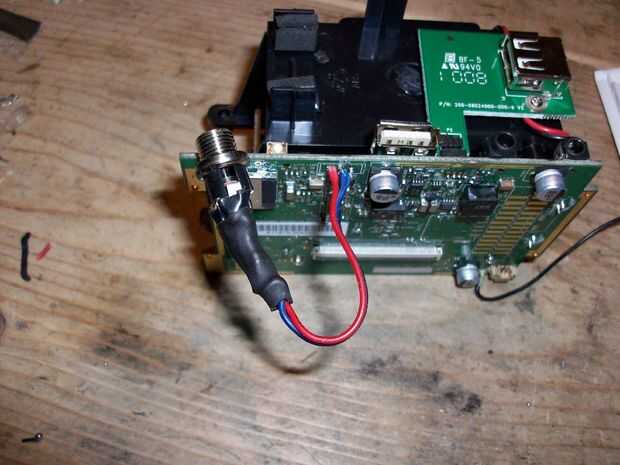

Por lo tanto en la construcción. En primer lugar, retire el pequeño pcb desde el panel inferior y desoldar los cables. Deslice una pulgada de termoencogibles en los cables y luego soldar estos cables a la nueva toma de corriente. Negro a tierra/afuera, rojo al centro y azul a un resistor de 10kohm y luego en el suelo mismo como negro. Aislar cada pin con un trozo de cinta aislante y calor termoencogibles para terminar el conector.
