Paso 1: Cableado Crydom

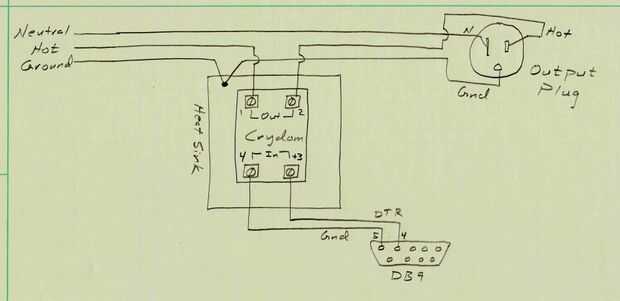

El circuito de cableado no podía ser mucho más fácil que esto! El bloque de Crydom es simplemente en línea con el lado caliente de la línea de 110 VCA. El lado neutral pasa a través. Pasar la tierra a través de demasiado. Pero también conectar la tierra al bloque disipador de calor/Crydom a tierra.
Sé, que sé, el cableado que utiliza en el lado AC es a pequeño. Tengo un relé de Crydom muy grande (40 amperios!) así que debo tengo algunos cables de gran madre. Mi casa tiene 15 interruptores amp para que cables #12 estaría bien. Sólo agarró un cable de PC viejo y había olvidado pequeño son los cables. Creo que mi cableado en el lado AC es el #18. Hasta ahora solo he estado jugando con una lámpara de 100 vatios, así que no hay problema. Lo vuelva a conectar antes de enchufar en una placa grande.
