Super GrooveAxe: Máquina de tambor Mini (3 / 10 paso)

Paso 3: Preparación; Lista de piezas

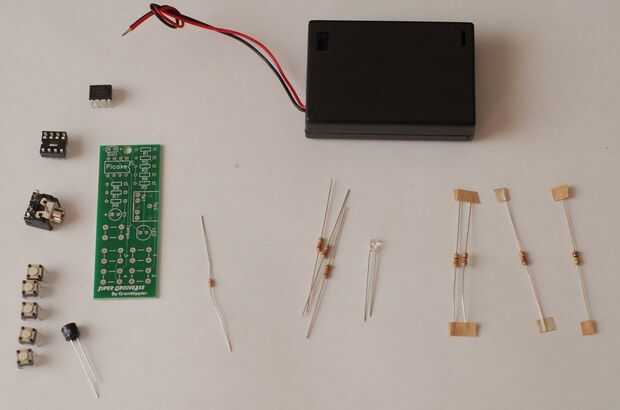

Aquí son las partes que necesitarás para armar tu GrooveAxe Super. Si has pedido el kit de gángster de Gadget, doble comprobación para asegurarse de que su equipo tiene todas las piezas indicadas. Si hay algo que falta, sólo escríbanos a info

U1: PICaxe 08M microcontrolador
Disponible a través de la Educación de la revolución, sin programar. Pero si te lo dan como parte de un kit, el PICaxe preprogramado.
Cantidad: 1

Eagle caja de la batería 3xAA
Mouser parte #12BH331/CS-GR
Cantidad: 1

Kycon Sp1 / Sp2: 3,5 mm para auriculares
Mouser parte # STX-3100-5N
Cantidad: 1

3M 8 PIn DIP Socket
Mouser parte # KMDGX-8S-BS
Cantidad: 1

Lite en 3 mm rojo LED
# De parte de Mouser LTL-4266N
Cantidad: 1

Interruptor táctil de Omron
# De parte de Mouser B3F-1000
Cantidad: 5

Condensador electrolítico de Xicon 47uF Micro-miniatura
Mouser parte # 140-L25V47-RC
Cantidad: 1

PCB: Placa de circuito Super Grooveaxe
En gángster de Gadget

R1, R3, R5: 1/4W 10k ohm resistencias (marrón - negro - naranja)
Cantidad: 3

R2: 1/4W k de 3,3 ohm Resistor (naranja - naranja - rojo)
Cantidad: 1

R4: 1/4W 1k ohmio Resistor (marrón - negro - rojo)
Cantidad: 1

R6: 1/4W 100k ohm Resistor (marrón - negro - amarillo)
Cantidad: 1

R7: 1/8W k de 3,3 ohm Resistor (naranja - naranja - rojo)
Cantidad: 1

R8: 1/4W 330 ohm Resistor (naranja - naranja - marrón)
Cantidad: 1

Vea el paso
