Super GrooveAxe: Máquina de tambor Mini (8 / 10 paso)

Paso 8: Hacer: parte V

Última cosa a hacer es añadir el poder y la micocontroller.

Primero agregar el zócalo DIP en U1. Tenga en cuenta que la muesca del zócalo está más cerca de la marca 'U1' en el PCB.

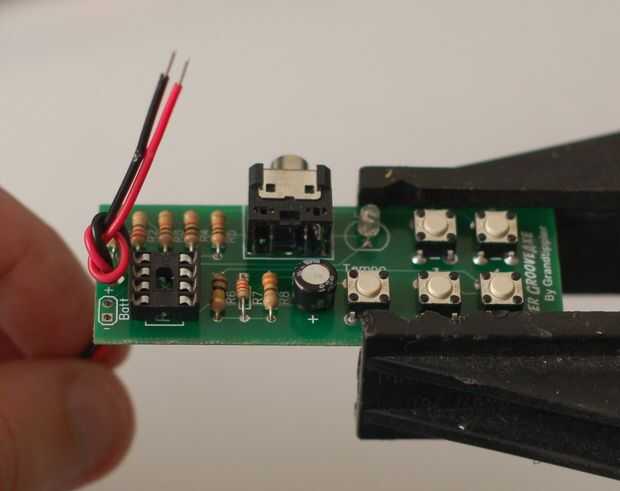

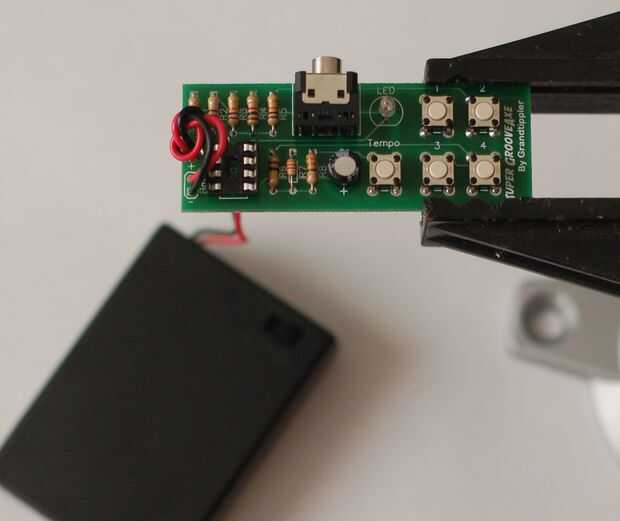

Luego, agregar el paquete de baterías. Tomar los 2 cables desde la caja de batería y de la secuencia a través del agujero en el tablero. Luego, atar los hilos en un nudo. Esto añadirá el alivio de tensión. Por último, soldar el cable rojo en el conector marcado con un +, y el cable negro con el conector marcado con un-.

Todo hecho!
