Paso 1: Hacer la sonda del Sensor

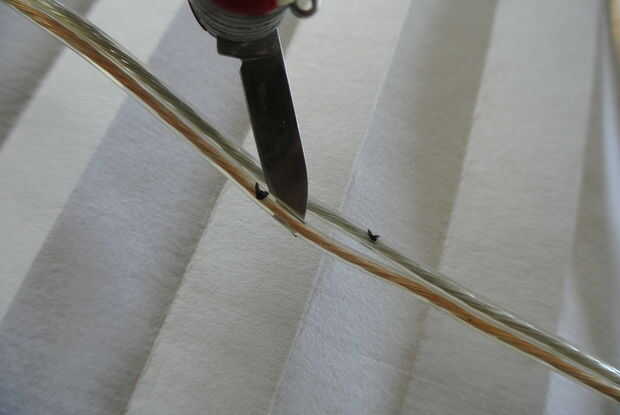

2. separar los dos hilos en el cable del altavoz usando un cuchillo. Desea separar los cables en una longitud de aproximadamente 1,5 pulgadas. Tenga cuidado de cortar entre los cables de modo que la manga de plástico alrededor de cada cable se mantiene intacta.

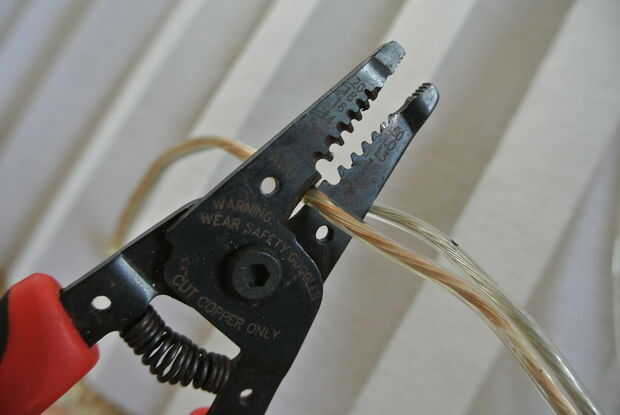

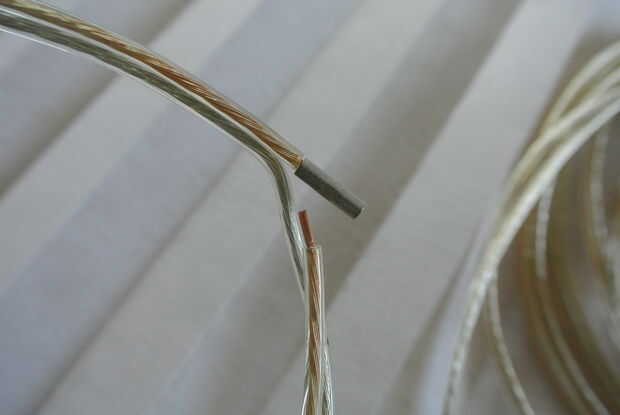

3. cortar dos cables con el pelacable. Es realmente importante escalonar los cortes para que al instalar los conectores de engarce no directamente entre sí. Tenía cerca de 1 pulgada separa el corte en un cable del corte en el otro. Esto resultará en que hacer cuatro extremos de los cables, dos cortos y dos largos (ver foto).

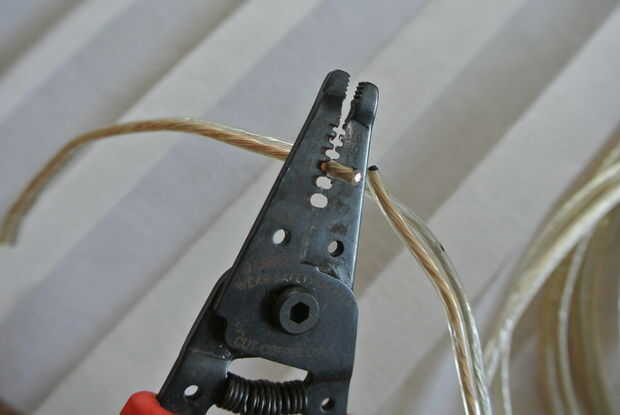

4. utilizar el pelacable para tomar alrededor de 6mm de la funda de plástico de cada extremo del cable.

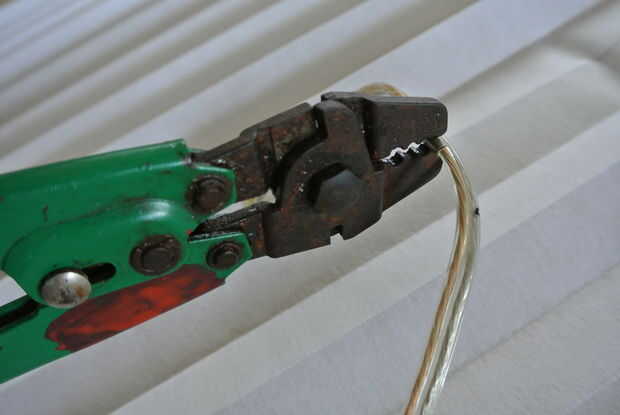

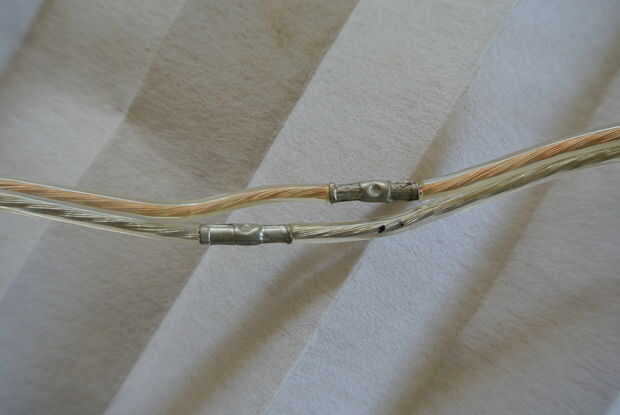

5. Vuelva a conectar los extremos del cable de altavoz con conectores crimp. Este paso es más fácil si los conectores a los cables cortos de la encrespadura en primer lugar y luego conecte los cables de corta a los conductores de largo.

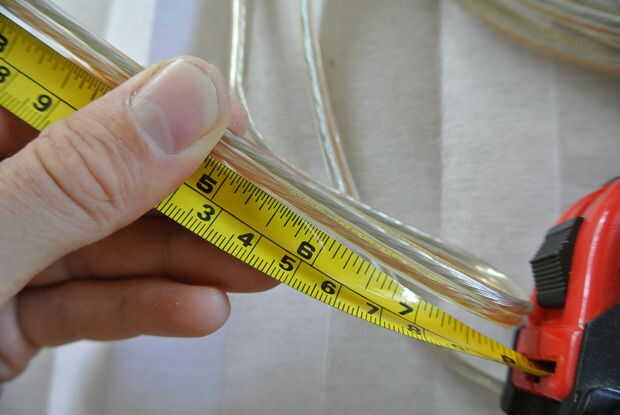

6. Marque donde desee el siguiente conjunto de conectores de engarce para ser. Pongo mis 6 pulgadas hacia abajo el alambre.
7. Repita hasta que tenga tantos puntos de detección que desee.
8. uno de los extremos del cable se va a conectar al circuito de control o zumbador de Apex. Elegir un final para esto y tira de ambos extremos del cable. Por el otro extremo, decidí poner en otro par de conectores crimp, asegurándose de alterne 1 pulgada aparte como con los otros.

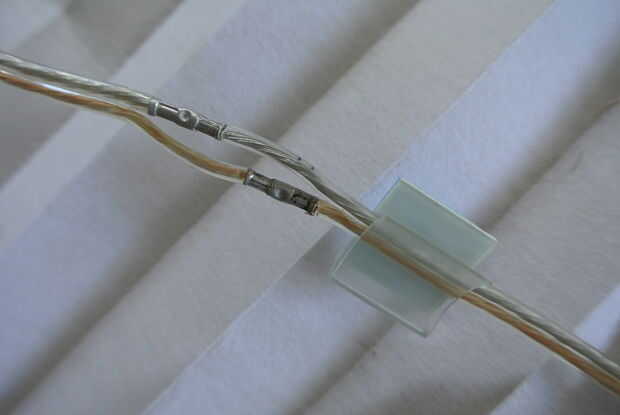

9. una vez que la sonda esté lista, fije al piso usando los clips de cable adhesivo. Es bueno colocar un clip de alambre junto a cada par de conectores de presión para asegurarse de que los conectores se encuentran cerca del suelo.
** Nota: Una vez que el sensor está conectado el controlador de ápice o un circuito de timbre en el paso siguiente, los conectores de presión será en vivos. El regulador Apex genera una señal de 5V que es totalmente segura incluso si debe agarrar a un conectador de la encrespadura en cada mano. Por otro lado, si vas a conectar el sensor en un circuito de timbre, asegúrese de no poder el zumbador con cualquier tensión de más de 9V.
