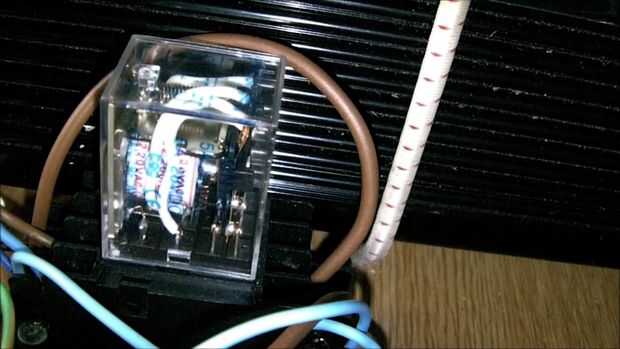

Paso 5: Cableado en el relé
Un relé es un interruptor operado eléctricamente. Utiliza un electroimán para abrir/cerrar el mecanismo de conmutación. Vamos a usar un poste de 3, 2 tiro relé para este proyecto.
A menudo están marcados relés SPST, SPDT, DPST, DPDT. Esto indica el número de "postes" y "lanza". Un relé de dos "polos" tiene dos interruptores en su interior. En un solo "tiro" del relais, cada interruptor puede ser abierto o cerrado. En un tiro doble relé cada interruptor tiene un "común" que puede ser conectado a una de dos salidas, no denominada NC (normalmente cerrado) y (normalmente abierto). Resorte a la posición NC se encuentran relevadores. Cuando se excita la bobina, crea un campo magnético, tirando el "común" a la posición NO.
Echa un vistazo a la retransmisión en medio del siguiente diagrama.
La salida de tomas en vivo está conectada a un polo del relais, el neutro a otro. Esto nos permite cambiar entre las tomas de salida se conecta a la red eléctrica, o el inversor.
Ahora obviamente, cuando la red está disponible, queremos utilizarlo. Para lograr esto, conectamos la alimentación a través de la bobina del relé. En esta configuración, mientras que la bobina se excita, las tomas se conectarán a la red de entrada.
Cuando la red falla, la batería pierde energía y el interruptor vuelve a su posición de NC de resorte, las tomas de conexión para el inversor.
Todo esto sucede en aproximadamente 0,01 segundos.
Siempre asegúrese de que usted use un interruptor de circuito al probar la configuración, sólo en caso de errores.
