No soy responsable de cualquier daño corporal o daños a la propiedad que es el resultado de una construcción o usar este circuito. Alto voltaje puede ser peligroso o letal cuando se utiliza incorrectamente, y es el usuario del circuito debe utilizar reglas de seguridad de alto voltaje y mantener su propia seguridad en todo momento.

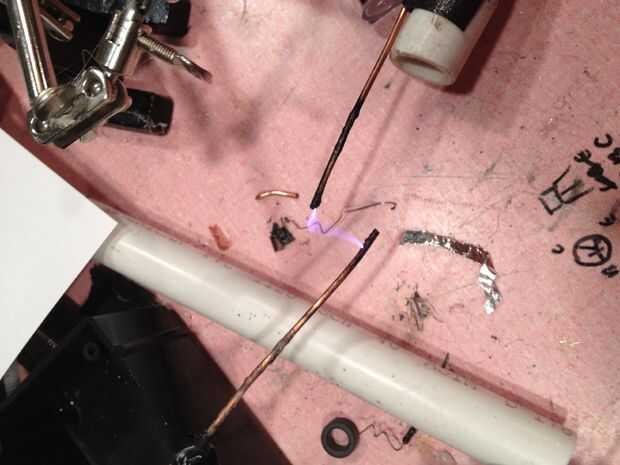

Transformadores Flyback son que algunas de las más utilizan fuentes de alto voltaje por aficionados-principalmente debido a su relativa simplicidad y lo fácil son de encontrar. Cada solo TV de CRT (tipo grande y pesado) que personas son tirar ahora tiene uno, más grande es la TV más grande es el transformador.
Pero a diferencia de muchos transformadores que encontrará en la electrónica, que está diseñado para manejar energía estándar 60 Hz AC y se paso a transformadores, transformadores flyback funcionan a frecuencias mucho mayor-alrededor de 16 khz o a veces superior. Muchos índice flybacks modernos también puso hacia fuera de tensión. Mayor índice de flybacks tenía corriente alterna de salida, haciendo que los que quieres. El índice de flybacks AC puede funcionar en una energía más alta, puesto que no hay circuitos de rectificador/multiplicador incorporadas como el índice de flybacks DC.
Dicho esto, DC índice flybacks son fáciles de conseguir. Así que para este proyecto se recomiendan. Asegúrese de que el transformador flyback que utilizas tiene un boquete de aire. Esto significa que el núcleo no es un bucle a través, pero más bien tiene forma de una C con la brecha es de un mm de espesor. Índice de flybacks modernos casi todos tiene un espacio de aire, así que si se utiliza un nuevo sobre, control no es necesario.
Ahora, en el circuito. Voy a decir ahora no es mi circuito. Lo encontré en los foros de 4hv.org aquí. Este Instructable pretende tomar gran parte de la teoría presentada en el hilo y condensar en un rápido cómo hacerlo para los principiantes.

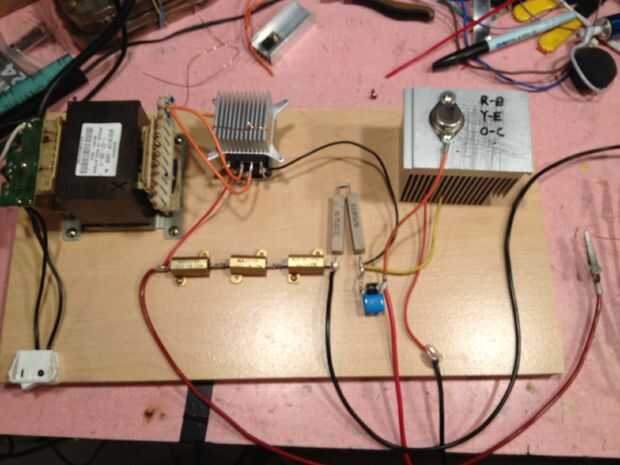

Este circuito utiliza el venerable 2n3055 transistor, que es amado/odiado por los constructores del flyback driver. Amado porque es tan fácil de conseguir (incluso Radioshack vende) y odiado porque ellos generalmente apestan. Son propensos a quemar, a veces espectacularmente. Dicho esto, este circuito funciona muy bien con él.
La mala reputación para el 2n3055 proviene de que se utilice el conductor generalmente solo-transistor del flyback, que pone mucha tensión en el transistor. En este circuito, se han añadido algunos componentes que aumentan dramáticamente la potencia que el circuito puede poner hacia fuera. La teoría del circuito se discute más adelante en el Instructable.
