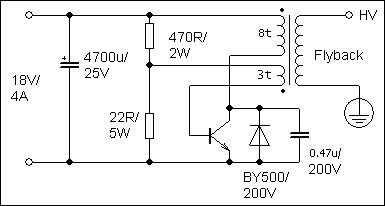

Paso 1: Diseño de circuitos
El resistor de 470 ohm puede cambiarse por un valor diferente. En mi circuito, 450 ohmios se utilizó, por cableado de tres resistores de 150 ohm en serie. Este valor no es realmente esencial para el funcionamiento del circuito, pero minimizar el calor el valor más alto que el circuito debe utilizarse.
Puede cambiar la resistencia de la parte inferior para obtener más poder. Cuanto menor sea el valor, más energía producida. En mi circuito, ohmios 20 fue utilizado por dos resistencias de 10 ohmios cableado en serie. Hacer más pequeño el valor significa más calor aunque, que a su vez significa una cantidad menor de tiempo el circuito puede funcionar.
El condensador colocado cerca del transistor (.47 uf) se puede cambiar para diferentes potencias. Valores más grandes provocará más amperaje de salida (y arcos más calientes) pero menos tensión. Me quedé con una gorra de.47 uf.
El número de comentarios vueltas (la bobina con tres vueltas) puede cambiar la potencia de salida también. Más vueltas le da más salida de amperaje, voltaje no.
Lo que hace este circuito difieren de los controladores de transistor solo que son más comunes es la adición del diodo y el condensador que está conectado en paralelo con el diodo. El diodo protege el transistor de picos de carga de polaridad inversa que tienden a matar el transistor sin él. El diodo en el esquema no tiene que ser del mismo tipo sin embargo. Usé un GI824 que coseché desde un televisor. Al elegir el diodo, que tiene una calificación de alto voltaje y el cambio rápido de desea. Para averiguar si el diodo trabaja, google BY500 y encontrar una hoja de datos y luego encontrar la hoja de datos para su diodo y compararlos. Si tiene un voltaje igual o superior y potencia y un comparable o un tiempo más rápido de la conmutación, está todo listo para usarlo.
El condensador en este circuito es clave para la potencia de salida alta. El transistor oscila a una frecuencia establecida principalmente por las bobinas primaria y retroalimentación trabajo en tándem. el condensador (aunque no parezca así) está conectado a través de la bobina primaria, formando un circuito condensador-inductor (LC). Circuitos LC resuenan en una frecuencia determinada y templando el circuito así que el transitor osciallates en la frecuencia del circuito LC, la cantidad de potencia de salida es aumentada grandemente. Teoría de circuitos LC es la misma teoría según lo utilizado por bobinas de Tesla para producir su potencia extrema. Este circuito puede ajustarse por el valor del condensador de ajuste, y el número de primario y secundario vueltas.
Este circuito necesita una fuente de alimentación de alto voltaje, que se describe a continuación.
