Paso 3: Hacer los conectores

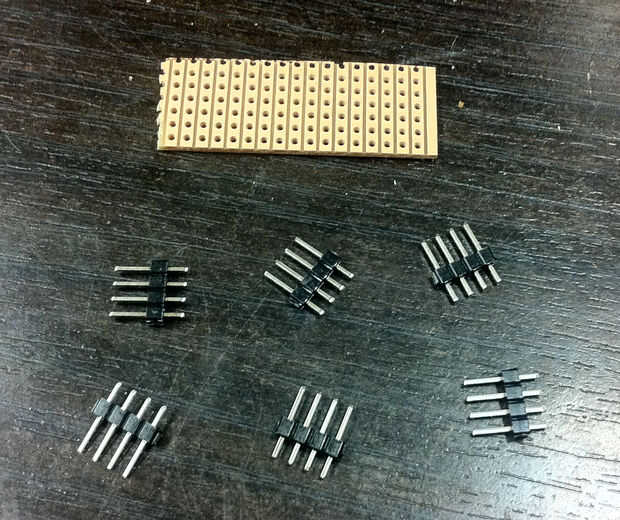

Quite los pernos de la cabecera, necesitará 6 sets de 4 pines.

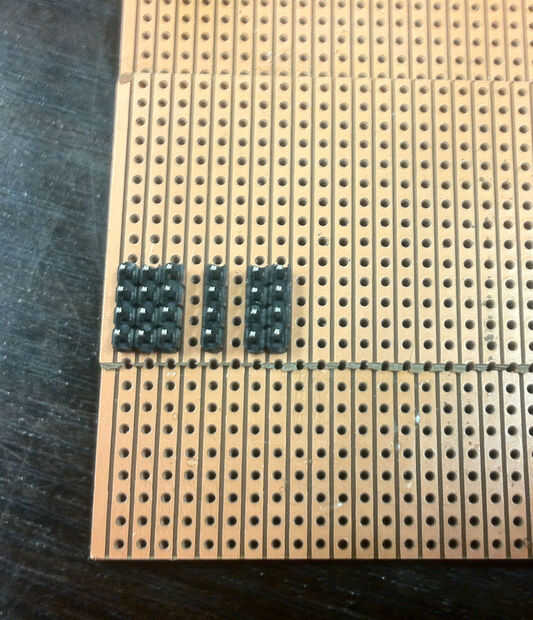

He utilizado un par de piezas de tablero de prototipo para mantener los pernos alineados, 3 sistemas de pernos al lado de cada uno, 1 juego en su propio y otros 2 juntos.

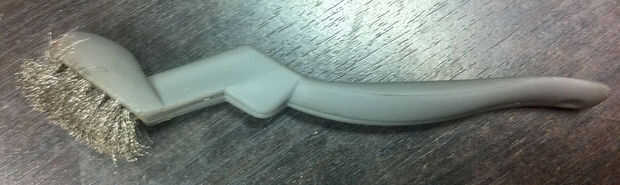

Coloque un trozo de tablero de prototipo cerca de 9 columnas de anchos, usando un cepillo de alambre, cepillar la superficie de cobre para eliminar la capa oxidada de cobre. Esto hará más fácil para que la soldadura se adhiera.

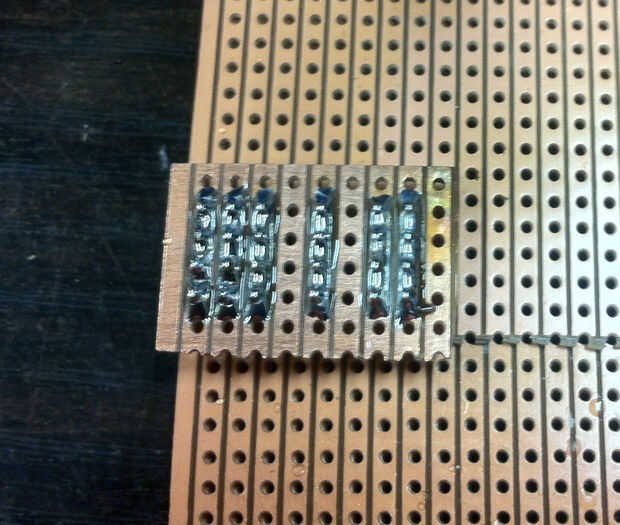

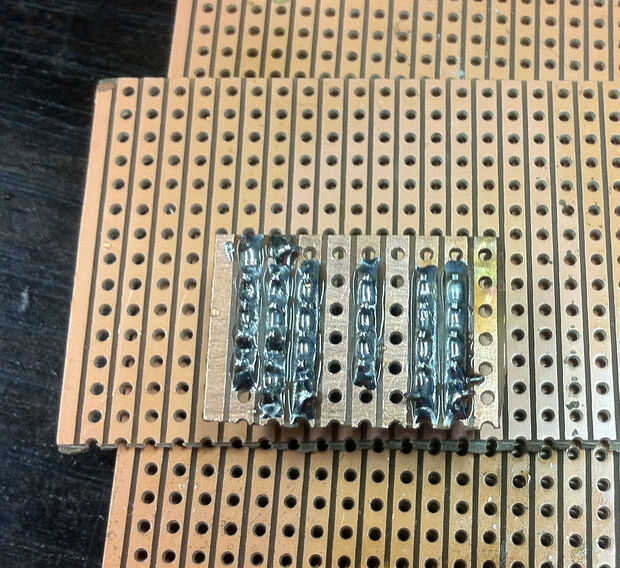

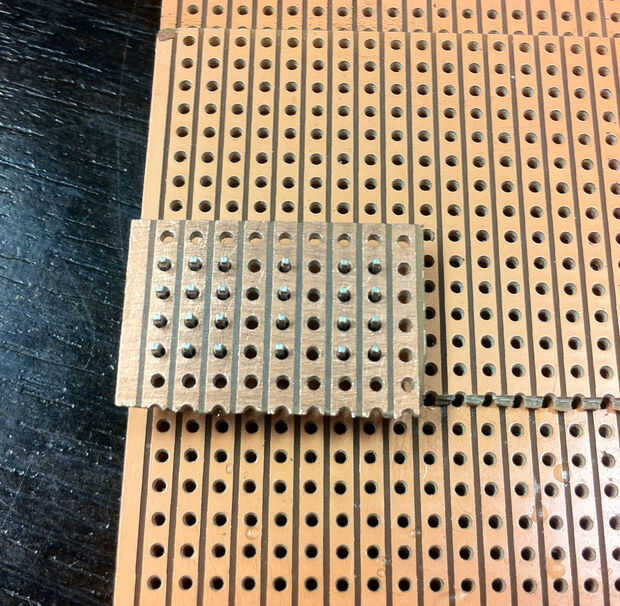

Poner el tablero encima de las clavijas y soldarlos a la placa.

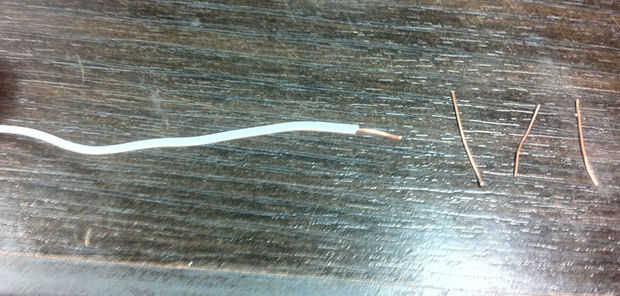

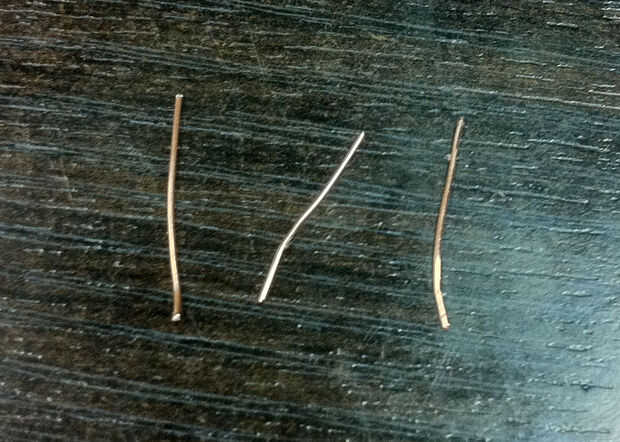

Tomar 3 piezas de alambre y el aislamiento de ellos, tenemos que soldar a la tarjeta para vincular el conjunto de 3 lotes de pines y a vincular el 2 set de pins.

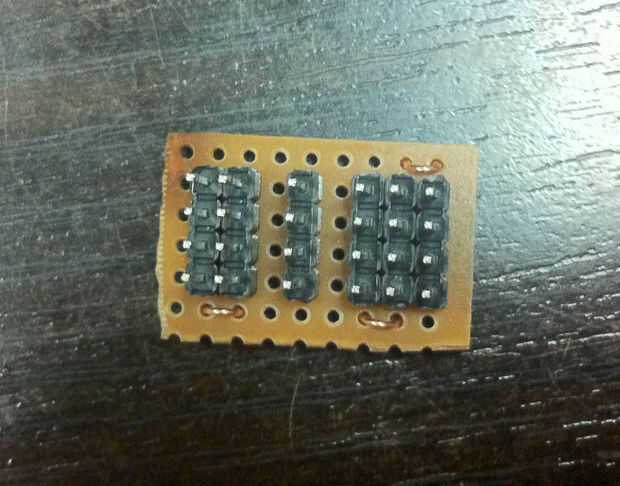

necesitan 16 de estos conectores uno para cada canal.
