Paso 4: La conexión para arriba - LCD de 16 x 2 caracteres

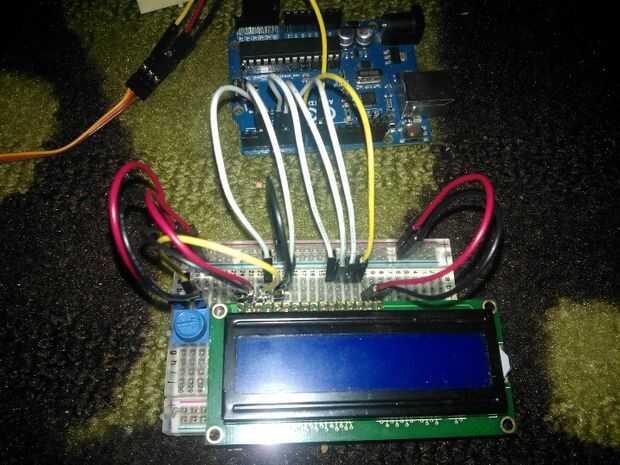

En primer lugar, nos se alambre hasta el Arduino.
Las clavijas de la pantalla, de izquierda a derecha, son los siguientes-
-1: VSS (masa)
-2: VDD (+ 5v)
-3: contraste (atar esto a los 10 k potenciómetro del limpiaparabrisas - medio)
-4: selección de registro
-5: lectura y escritura
-6: habilitar
-7: datos 0
-8: datos 1
-9: datos 2
-10: datos 3
-11: datos 4
-12: datos 5
-13: datos 6
-14: datos 7
-15: contraluz + 5v
-16: planta de luz de fondo
La fuente de alimentación y tierra... conexiones a alimentación y tierra, respectivamente (si tu LCD tiene 14 pines, lo más probable es no tiene una luz de fondo, por lo tanto, sólo omite las conexiones de luz de fondo). PIN 3, el voltaje de contraste, irá al pin del limpiador del potenciómetro 10 k. Usted puede atar los pernos 4, 6, 11, 12, 13 y 14 a cualquier Digital sin usar en el Arduino, siempre y cuando sea en orden secuencial en el código, por ejemplo -
LCD pines pines de Arduino
4 6
6 2
11 5
12 11
13 7
14 3
Mientras que el tipo de es... extraño... cablear todo desordenadas como que todavía funcionaría, concedido en el sketch de Arduino, que en ese orden.
Aquí está lo que vería-
LiquidCrystal lcd (6, 2, 5, 11, 7, 3)
Cómo funciona la biblioteca, de lo que deduzco, designará a los pines de Arduino como los pines del LCD en orden secuencial. PIN 6 se designará Registro seleccione, 2 Enable, y así sucesivamente. Por lo tanto, si no está en orden como alambre y código para arriba, las cosas no muy funcionan tan bien.
¿No era complicado? Por suerte para nosotros, otros individuos brillantes escribieron la biblioteca que hace el trabajo pesado por nosotros. Felicitaciones a los chicos! Así que todos tenemos que hacer es atar todo junto correctamente y va a ser suave sailin'.

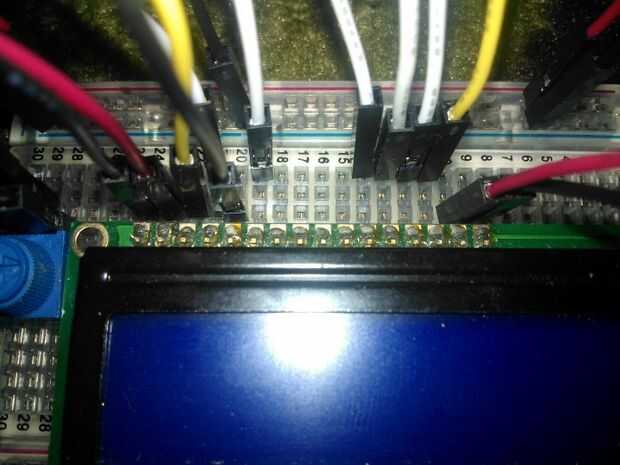

Para este proyecto en particular, sin embargo, se designarán los pines 4, 6, 11, 12, 13 y 14 al Digital Pins 2, 3, 4, 5, 6 y 7.
Usted se estará preguntando, "pero ¿qué pasa con los otros pines de 4 datos?". Que podamos llegar lejos muy bien con el sólo uso de los 4 pernos. Utilizando todos los 8 pines supuestamente es dos veces tan rápido, pero para lo que estamos haciendo ahora, estos 4 pines nos servirá muy bien :)
Oh y tie pin 5 de la pantalla a tierra. Atarla a la tierra establecerá el LCD a escribir - ya que nos dirigimos a él. Lectura de ella no es necesario en el momento.
