Paso 3: Lo que es compacto.

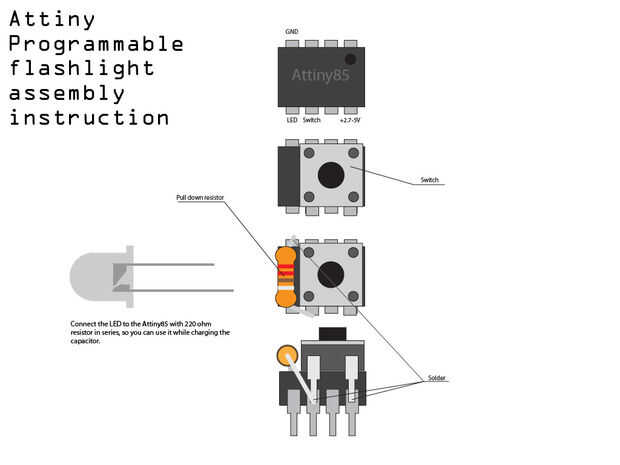

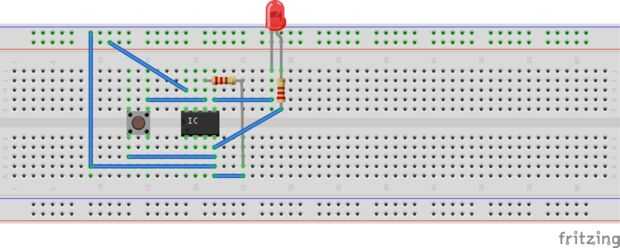

Aquí tienes el diagrama de conexiones. También puede tomar un vistazo a las instrucciones de montaje para obtener mejor ver cómo juntar las cosas.
Archivo a un lado de los LEDs plana y luego pegué utilizando pegamento. A continuación había soldada en paralelo. He descubierto que dos LEDs da una cantidad decente de la luz y no necesita mucho poder. Puede soldar LEDs tantos como quieras dependiendo de qué potencia de la fuente te va a utilizar.

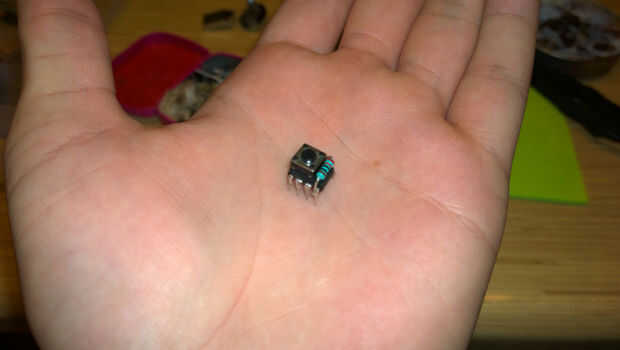

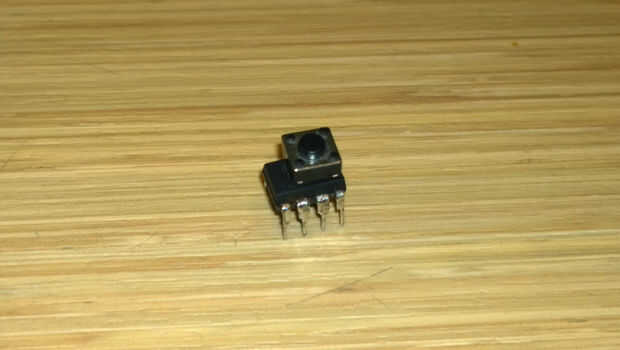

Usé el pin 5 como salida de LED y de pin 6 como entrada por lo que fácilmente puede hacer sandwitch de botón y Attiny como usted puede ver en la foto. Luego viene baje resitor entre pin 6 y pin 4 (GND). Básicamente se hacen... es así de simple circuito. Resistencia de 220 ohm en serie con el LED y positivo al pin 5 y negativo al pin 4 (GND). Lo último que tienes que hacer es soldar el condensador al pin 8 (positivo) y pin 4 (GND/negativo) y hacer lo mismo con enchufe USB para cargar.

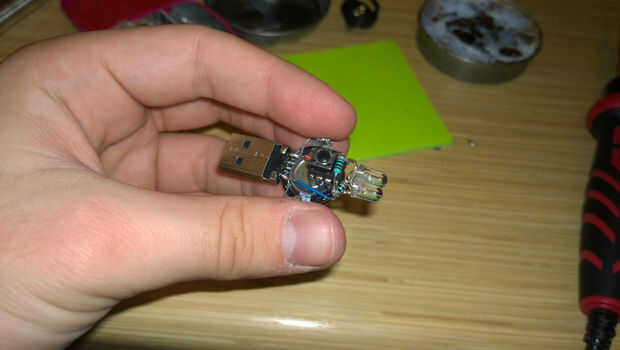

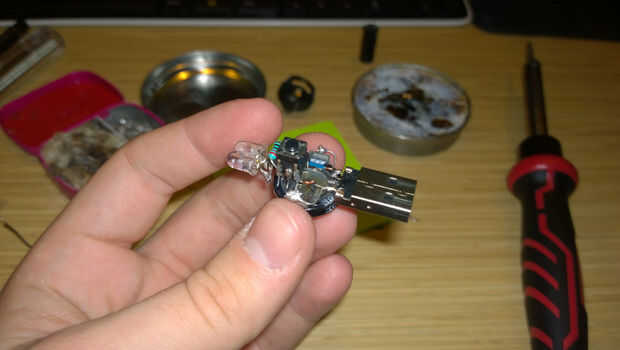

Usé pegamento para mantener todo en su lugar y evitar cortocircuitos. Se tarda aproximadamente 30 segundos para obtener el condensador cargado desde el puerto USB y puede brillar sobre 10 minutos en modo alto y triple de en el modo bajo. Estroboscópico puede ser utilizado como bicicleta de luz en la noche ya es visible desde la distancia.
Linterna se puede utilizar cuando se conecta al puerto USB por lo que en orden a alcanzar brillo completo debe considerar el uso con powerbank. Usted no debe preocuparse de descarga su powerbank cuando en modo de reposo desde cuando el condensador está lleno se dibujar no más de 0,9 μA.
