Paso 7: Circuito actualización

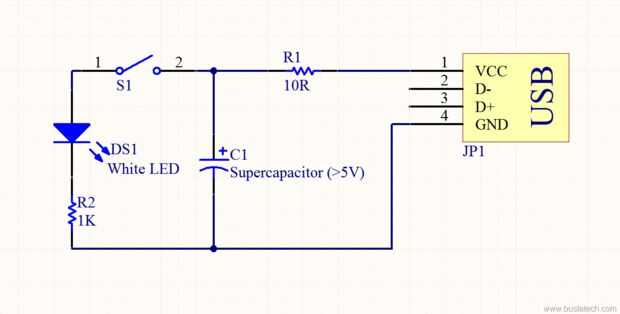

Hecho algunos cambios en el circuito, añadiendo otro resistor para limitar el consumo de corriente del puerto USB y un interruptor ON/OFF para controlar el LED blanco.
El circuito es simple, al enchufarlo en la PC, el puerto USB iniciará el Supercapacitor de carga y hay una resistencia de 10 ohmios (R1) limitando la corriente del puerto USB a 5V/10 ohmios = 500mA máximo, pero la R1 también disminuirá el tiempo de carga. Para capacitancia grande Supercap, será necesario dejarlo cargar alrededor de 1 a 2 minutos. En el lado del LED, el S1, que le permitirá encender o apagar el LED y el resistor de 1KOhm (R2) es limitar la corriente para el LED. Si utilizas el menor valor de R2, como 330 ohmios, aumentará el brillo del LED pero también reducirá el tiempo de funcionamiento del LED para una carga. Mediante el uso de mayor valor de R2, se incrementará el tiempo de funcionamiento, pero reduciendo el brillo. He encontrado 1K el valor de equilibrio para el brillo y el tiempo de funcionamiento.
Hablando sobre el brillo y el balance de tiempo de funcionamiento, he creado otro circuito que le permiten elegir 3 nivel de brillo.
