Paso 8: Circuito actualización

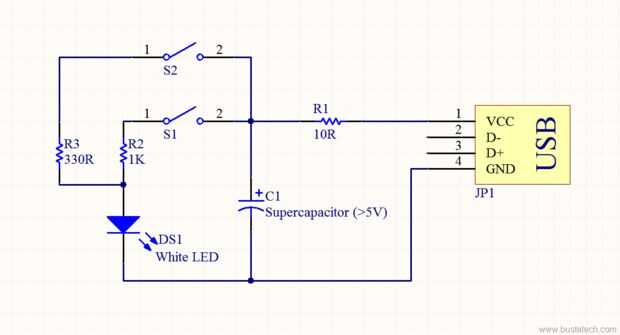

En este circuito, la carga y el puerto USB parte sigue siendo el mismo, pero añadir en S2 y R3 en el lado del LED. Así, el S1 y R2 todavía funciona como la anterior, que por el cambio en S1, obtendrá el brillo de la resistencia de 1KOhm. Mediante la adición de S2 y R3, que significa que si cambias en S2, obtendrá brillo de 330 ohmios, que es más brillante que el brillo 1KOhm, porque la resistencia que limita el corriente del LED es ahora más pequeña y más corriente en el LED es un brillo más alto. Digo tienes brillo nivel 3, por lo tanto, el tercer nivel brillo es por el cambio en S1 y S2 al mismo tiempo.

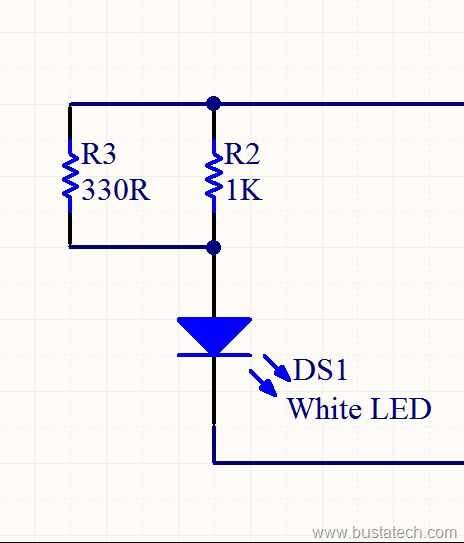

Cuando S1 y S2 se encienda, el R2 y R3 forman un patrón paralelo, y necesita algún cálculo para obtener la resistencia total para el LED blanco.
La resistencia total desde el paralelo de R2 y R3:
1/R = 1/R2 + 1/R3
R = 1 / (1/R2 + 1/R3)
R = Ohm 248,12
Así, la resistencia total en blanco LED Si enciende S1 y S2 es 248,12 ohmios que es 3 º nivel de brillo para el LED blanco.
-1er nivel (S1 ON) – brillo 1KOhm
-2 º nivel (en S2) – 330 ohmios brillo
-3er nivel (S1 y S2 ON) – brillo de Ohm 248.12
