Supervisar el valor de temperatura y humedad de su sitio de Internet (Internet de las cosas concepto) (1 / 6 paso)

Paso 1: Instalación del Hardware

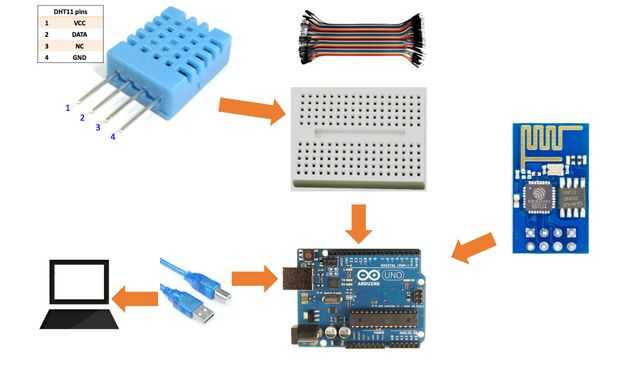

Entre Arduino UNO y DHT11 usan tablero de pan pequeña como ayudante y le cables de protoboard pequeño se para hacer las conexiones como:

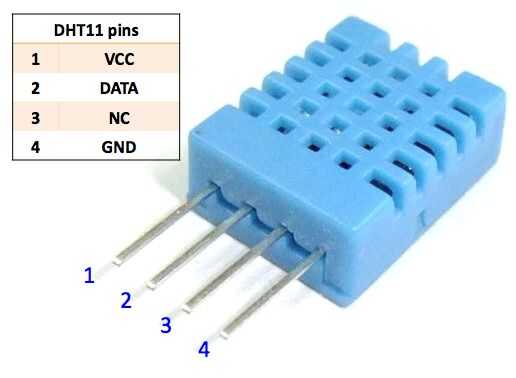

DHT VCC - Arduino 5V

Datos DHT - Pin 2 del lado de dijital Arduino

DHT Pin3 - dejar en blanco y vacío

DHT GND - GND de Arduino

.

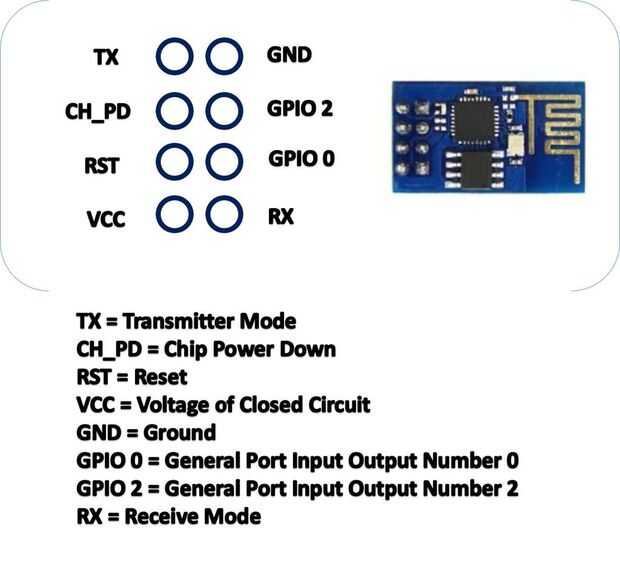

Entre Arduino UNO y ESP8266, haga las conexiones como:

ESP8266 TX - Pin 10 del lado digital Arduino

ESP8266 CH_PD - 3.3V Arduino

ESP8266 RST - 3.3V Arduino

ESP8266 VCC-3.3V Arduino

ESP8266 GND - GND Arduino

ESP8266 GPIO 2 - dejar en blanco y vacío

ESP8266 GPIO 0 - dejar en blanco y vacío

ESP8266 RX - Pin 11 del lado digital Arduino
