Supresor de ordenador portátil con una toma de corriente en línea (2 / 6 paso)

Paso 2: Componentes y herramientas necesarias

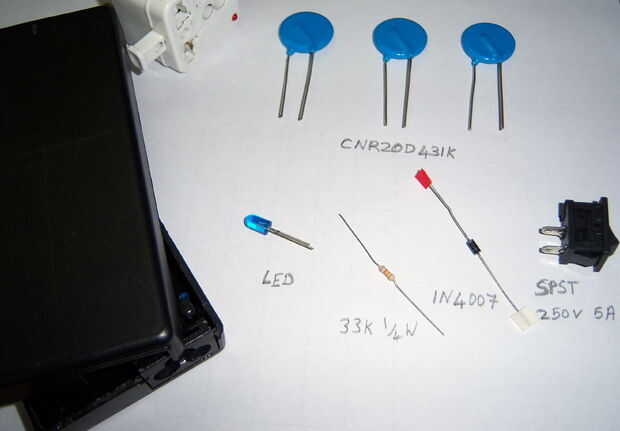

Partes / componentes:

  1. Solo cara
  2. 3 x 20 CNR D 431 K (Varistor de óxido de Metal - un componente electrónico con una resistencia eléctrica que varía con el voltaje aplicado - fuente: Wikipedia, el enlace le llevará a la página de Wikipedia.)
  3. LED 5mm o 3mm (su elección de color)
  4. 1N4001
  5. Resistencia de 33K
  6. Recinto

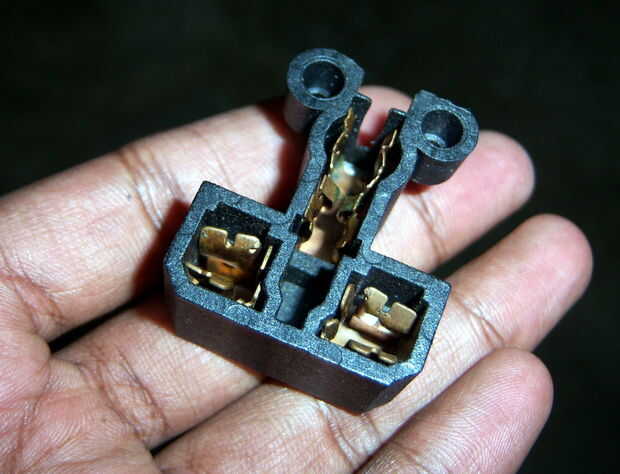

  7. Tres pin conector compatible con el enchufe de entrada de AC del cargador del ordenador portátil (puede utilizar viejo cargador del ordenador portátil para el caso y el cable AC con el tapón utilizado para conectar el cargador)

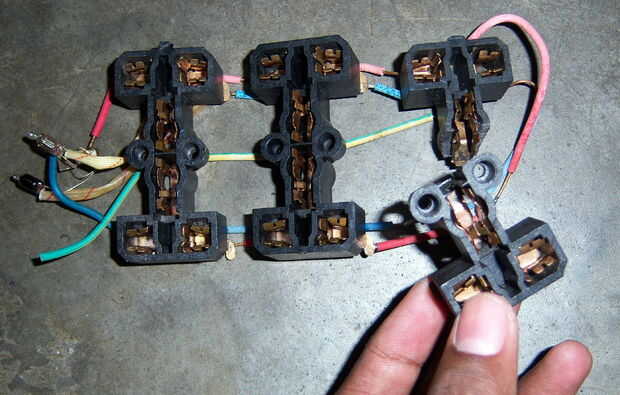

  8. Una toma de corriente (ver foto) (opcional)
  9. Interruptor de la CA (opcional)

Herramientas y consumibles:

  1. Máquina de perforación con brocas de varios tamaños
  2. Cuchillo para uso general

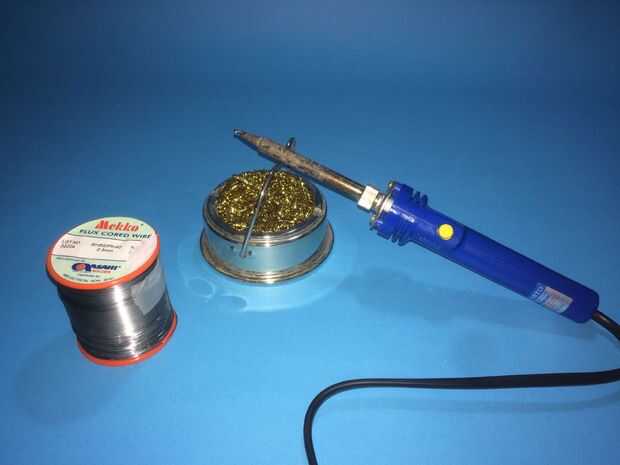

  3. Soldadura de hierro
  4. De la soldadura

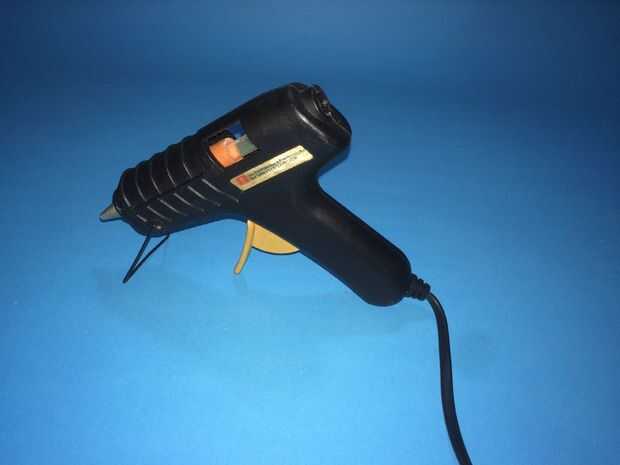

  5. Pistola de pegamento caliente y 1 o 2 pegamento

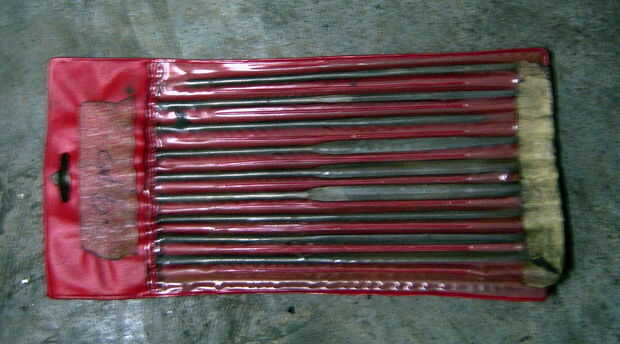

  6. Archivos pequeños (opcionales)
  7. La elección del método para la producción de PCB. He utilizado el método de transferencia de toner y funcionó bien.

Descargo de responsabilidad:
Usted va a trabajar con altos voltajes AC, así que por favor tenga cuidado y tome las precauciones necesarias para evitar el choque. Esto es mortal y debe ser manejado correctamente. Yo no soy responsable si se daña alguno de su equipo después de esto. Funcionó para mí y usted debe ser consciente de lo que está haciendo.
