Paso 3: Armar el cubo
La vitrina consta de 2 partes principales, el tanque de agua y la caja de madera.
Hacer el depósito de agua:
- Paso 1: El tanque de agua se realiza mediante las hojas de acrílico, que fueron cortadas y rastered usando un cortador láser. El blanco translúcido efecto es creado por rastering un lado de cada pieza. Utilice el archivo surfcube.svg para laser cortar tus piezas.
- Paso 2: Una vez cortadas, las partes pueden pegarse con pegamento caliente, que funciona muy bien para esto.
- Paso 3: Pegamento caliente hace un trabajo decente de la celebración del contenido del cubo, pero no herméticos al agua y por lo general siempre deja huecos, especialmente en las esquinas. Para ello, será necesario el sellador de silicona. Aplique el sellador en todos los bordes interiores, especialmente en la parte inferior. Una vez hecho esto, el recipiente debe ser hermético.

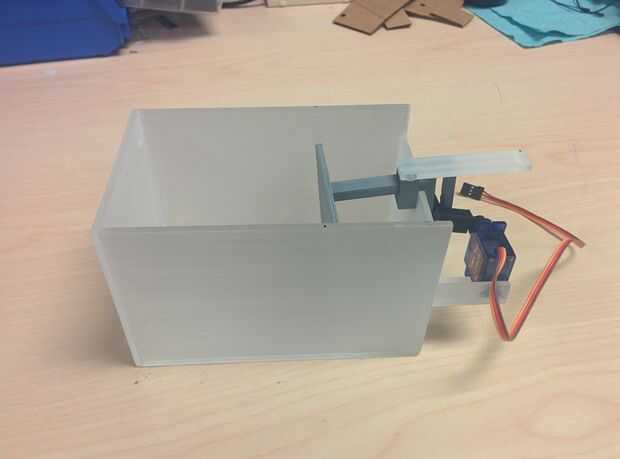

- S tep 4: A continuación es el actuador de la onda, que será controlado mediante un Micro Servo. Este es un servo de rotación pequeña que pasa de 0 a 160 grados. Para convertir el movimiento rotatorio en movimiento lineal, puede utilizarse un mecanismo de Yugo escocés . Esta parte puede ser 3D impreso.
- Paso 5: Pegar la parte de soporte del actuador en el interior de la pared. Asegúrese de que el actuador puede mover con un movimiento suave, sin ninguna resistencia.
Fabricación de la caja de madera:
- Paso 1: Similar al tanque, puede láser cortar las piezas utilizando una hoja de madera. Es aconsejable pulir los bordes y las esquinas hasta que estén suaves.
- Paso 2: Una de las piezas forma la parte posterior de la vitrina. Esta pieza será acomodar los LEDs que proveen la retroiluminación de la respiración. Para montar este componente, usted tendrá que trama una sangría en la madera.
- Paso 3: Conectar los LEDs y las resistencias con los respectivos cables y montar en la muesca en el lateral de madera.
- Paso 4: Pegue los lados apropiados usando pegamento caliente. Usted podría unir el lado base y espaldo como una sola pieza y los 3 lados más pequeños como segunda pieza. El segundo lado se puede utilizar para abrir las partes internas de la pantalla y para el ajuste de piezas, si es necesario.
- Paso 5: Pegue la vitrina a la base de la caja de madera, para que la final es un caso.
