Suspensión cardán calibración con IMU MPU-6050 (5 / 7 paso)

Paso 5: Poner togueter todos

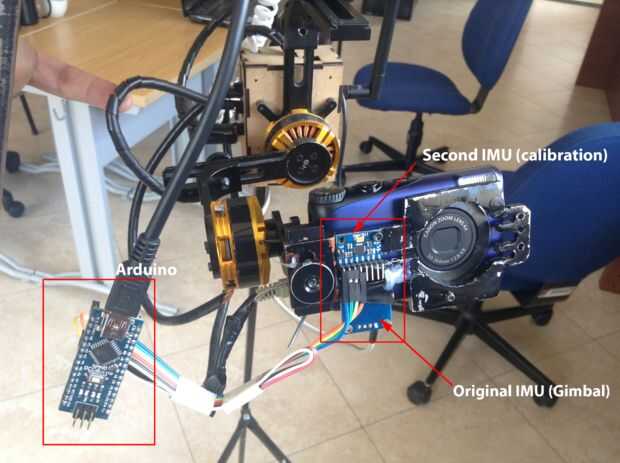

Ahora, has configurar su medidor. Palillo de la IMU en la parte inferior de su cardán.

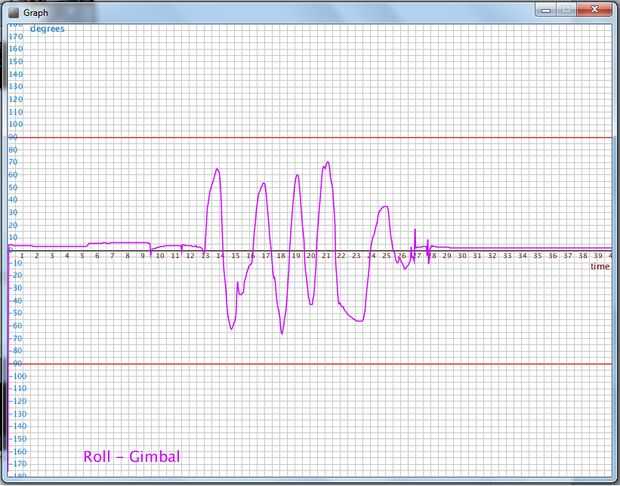

Conectar el Arduino al USB y ejecute Graph.pde en el proceso, a continuación, el gráfico debe aparecer.

Recomiendo un eje del gráfico en el tiempo, puedes hacerlo comentando las siguientes líneas en Graph.pde:

drawAxisX(); (comentario para ocultar eje x).

drawAxisY(); (comentario para ocultar el eje de y).
