Suspensión de una caja de cartón (2 / 2 paso)

Paso 2: ¿Cómo hacer un soporte rígido de cartón corrugado?

En primer lugar, iniciar 3D-impresión el cuerpo fichero stl' principal' y 'condensadores' dos veces. Ambos archivos deben estar impreso en 3D dos veces, ya que la parte del cuerpo principal se divide por la mitad. Si no fueron dividido por la mitad, sería imposible imprimir 3D la parte entera. También necesita de dos condensadores.

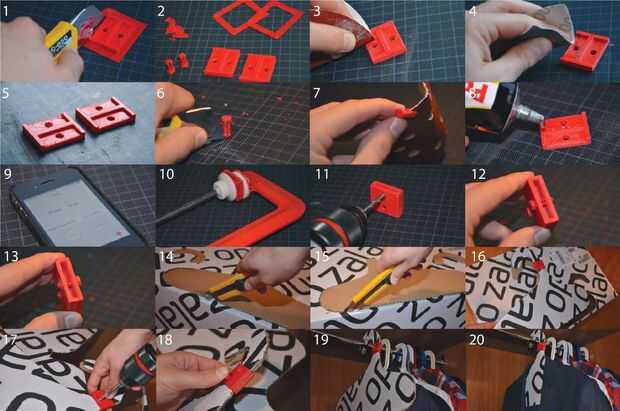

Después de 3D de impresión, siga estos pasos (la foto de arriba muestra los pasos más detalladamente).

1. Tomar un cuchillo y cortar los bordes no deseados.
2. Después de terminar el paso 1, tienes que separar los bordes no deseados del cuerpo principal y condensadores. Estos bordes pueden desecharse. Proceder con el cuerpo principal y condensadores.
3. Uso de lija (grano duro - 60-80) que elimine las rebabas de las piezas de cuerpo principal (2 partes).
4. Repita el paso 3 con papel de lija suave para el tacto de acabamiento (soft - grano 200-400).
5. Cuadro 5 muestra las partes del cuerpo antes y después de quitar las rebabas.
6. Use un cuchillo para recortar los bordes no deseados. Cortar también la conexión entre los 4 pines, porque los pernos deben moverse uno hacia el otro (es un snapfit, por lo que debe ser flexible).
7. Uso de lija (grano duro - 60-80) que elimine las rebabas de las piezas del condensador (2 partes). Asegúrese de que los condensadores entra en el cuerpo después de este paso!
8. Pegue del lado de-forma de la parte del cuerpo principal como se muestra en el cuadro 8. Repita con ambas partes del cuerpo principal. Utilizar el clásico pegamento Pattex!
9. No pegan ambas partes ya, pero establece un temporizador de 15 minutos. Durante este tiempo, ya puede comenzar con el paso 14 y 15.
10. Presione ambos lados usando una barra de sujeción.
11. Tomar una broca universal (tamaño 6) y perfore los agujeros. Hacemos esto para que elimine las rebabas de los agujeros.
12. Cuando terminen los pasos anteriores, su pieza de Unión se verá como la de la foto.
13. Imágenes extra de la pieza de conexión.
14. Imprimir la forma de la percha sobre un papel de formato A3 (pdf Página de 'suspensión instructable' 3). Hacer escala, pero corte utilizando un par de tijeras y utilice para cortar la forma de la caja de cartón.
15. Repita para el lado opuesto de la caja de cartón. Ahora, tienes dos soportes de suspensión.
16. Tomar los dos ganchos y presione dentro de la parte del cuerpo principal. Junte las partes del dos cuerpo de la suspensión en el lado opuesto.
17. Use un taladro para perforar los agujeros en el cartón.
18. Presione a los condensadores en los agujeros.
19. Ahora estás listo! Colocar la percha en el armario.
20. La suspensión está lista para usar.
