Sustituir halógenos de baja tensión Bi-Pin con LEDs (1 / 6 paso)

Paso 1: Herramientas y materiales

Los materiales que van en una lámpara de LED son la clave para su desempeño, larga vida y último reemplazo acertado de una bombilla incandescente o halógeno tradicional. El elemento más importante es el disipador de calor y ha demostrado para ser la parte más difícil de encontrar en un formato que es compatible con la lámpara de candidato. Muchos disipadores de calor existen pero pocos han sido diseñados con una pantalla de vidrio de arte circular en mente. Recientemente me encontré con una parte en Digikey que fue diseñado para powerLEDs, tenía el tamaño y la flexibilidad para integrar en una lámpara convencional y era lo suficientemente barato como para considerar.

El resto de los componentes clave es obviamente el LED sí mismo y el circuito de impulsión. Hay un montón de LEDs de alto rendimiento en el mercado, pero para la iluminación residencial, salida pura no es el factor más importante. La mayor eficiencia y máximo rendimiento LEDs son "cool" que su salida es muy azul y no atractivo para la iluminación general en su casa. Esto se indica a menudo por su color de valorar, dado en grados Kelvin. Blanco fresco está en la gama de 6500K, blanco neutro en 4500K y blanco cálido en la gama de 3700K. El problema de los LEDs es que la mezcla de fósforos que se usa para obtener la salida de luz más caliente y por lo tanto más atractiva ser menos eficientes. Tan un top de la línea cool LED podría salida 100 lúmenes por vatio, mientras que el mejor LED blanco cálido estaría en los 60 lúmenes por gama del vatio. Bummer.

Después de interminables horas de búsqueda y compra de varios componentes de LED usé las siguientes piezas para construir un reemplazo de halógenos práctico y relativamente barato para mi colgante de cocina sobre fregadero. Usé una estrella LED Philips rebelde 3. Muchas personas prefieren la línea Cree XR-E LED, y algunos de los LEDs Cree tener mayores especificaciones. Sin embargo, el tamaño de la rebelde permite 3 de ellos para ser colocado en proximidad cercana que es crítico para la sustitución de una halógena bi-pin pequeño. Usé un circuito controlador de DealExtreme, que naves dirigen desde China.

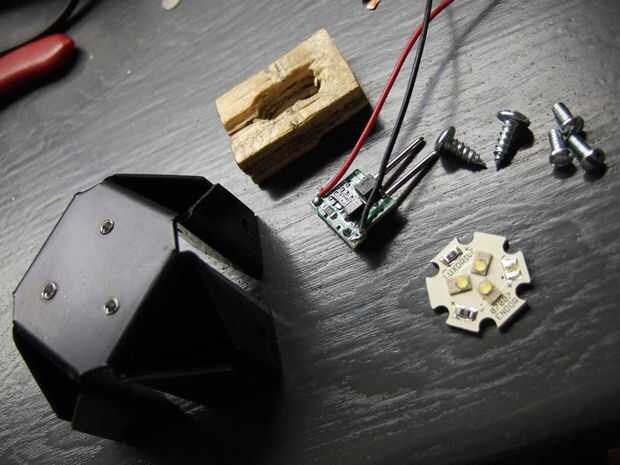

Herramientas y materiales:
Disipador de calor, $3
Circuito unidad BI-Pin, $2
Rebelde de 3 x LED estrellas, $15
Compuesto térmico, $7
Un trozo de madera
Pegamento caliente
3 tornillos pequeños (p. ej. 4-40)
Taladro broca y golpee con tornillos
Soldadura y el alambre y la voluntad de utilizarlos

Costo total es de unos $20 dólares si usted tiene el compuesto térmico y tornillos por lado. Esto es mucho más barato que en el pasado. Woot!
