Paso 5: Montaje de circuito del conductor

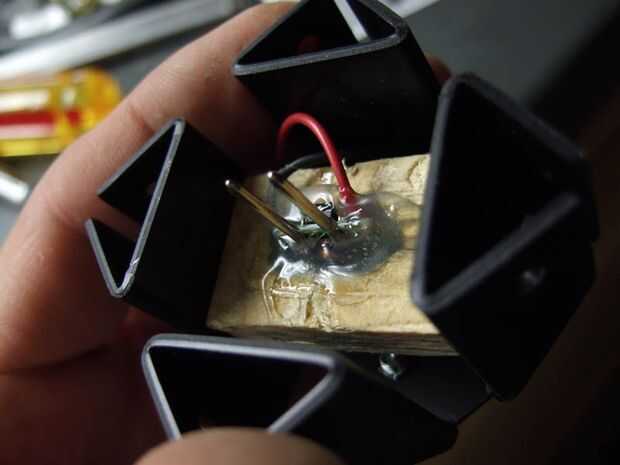

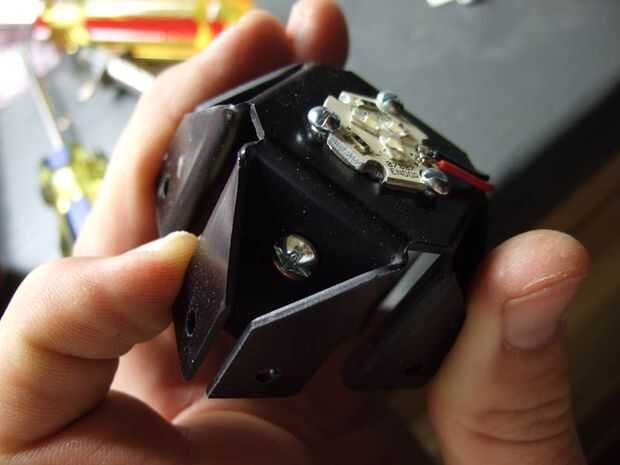

El siguiente paso es el trozo de madera con circuito del conductor de la cuña en las patas traseras del disipador de calor. Necesitará presentar, arena o talla de la madera, para conseguir que se ajuste. Sea paciente y no cortar los cables. Trate de empujar hasta que los dientes desde el controlador de bi-pin son que apenas sobresale de las patas traseras del disipador de calor. Usted también puede tomar algunas medidas o prueba ajuste el montaje en lámpara previsto para garantizar que se forma y ajustar en consecuencia su altura. Con eso todos cuadrados lejos salir de la pistola de pegamento y pegar el bloque en su lugar. Una vez que esto se enfría puede perforar algunos agujeros en el lado añadir tornillos si desea o simplemente como es. El disipador de calor puede calentarse bastante bajo el uso prolongado que ablanda el pegamento, dependiendo de tu LED, la corriente usada y la formulación de pegamento. Este disipador térmico está clasificada para la disipación de 10W y un 5 grado C por aumento de la temperatura del vatio en aire inmóvil. Así que ya nos estamos quedando los LEDs a 600mA, se trata de 9W y podemos esperar que el disipador de calor para obtener 45 grados más calientes que el ambiente en estado estacionario sin refrigeración activa. Es muy caliente, por lo que algunos tornillos no sería una mala idea. O usted puede marcar de nuevo la corriente sustituyendo la resistencia actual de set en el tablero de conductor. Creo que es R1 en el tablero y es de 1.5 o 3.0 Ohms dependiendo de qué versión comprar.
