Paso 1: esquemas de
Los LED son muy exigentes cuando se trata de iluminación con la corriente justa. Necesitan una corriente específica en lugar de una cierta tensión. Hay miles de diodos LED y después de algunas investigaciones, encontré un tipo de montado SMD:
- 14 cd (intensidad luminosa)
- 5000K (blanco neutro)
- 100 mA de corriente de funcionamiento
- alrededor de tensión de 3V

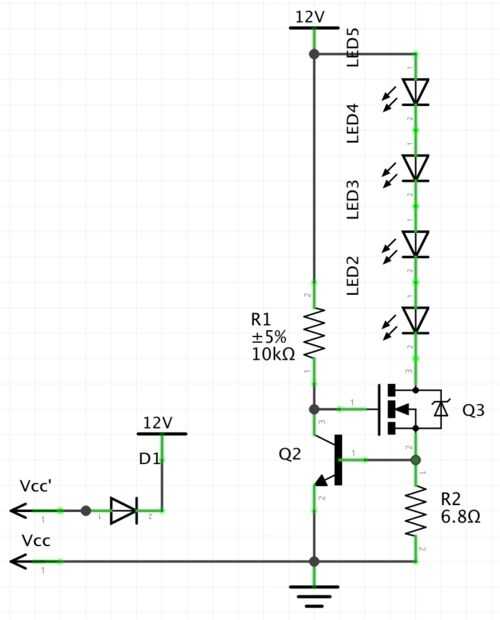

por pieza. 4 de las personas debe ser un buen reemplazo para una bombilla de halógeno de 20 vatios. La variante simple sería utilizar un resistor para quemar exceso de tensión por lo que sería la corriente por el LED en el rango de operación normal. Está bastante bien con lámparas de pequeña señal, pero para mayor rendimiento LEDs esto resultaría en calefacciones resistor minúsculo (y así no muy diferente a los bulbos de halógeno). En su lugar utilicé un circuito limitador actual que es muy sencillo. Sólo Google "corriente límite circuito mosfet" y encontrarás algunas explicaciones. Básicamente la resistencia de 6,8 ohmios a nivel 0,6 voltios y abrir el transistor dejó 86 paso mA (un poco menos de la corriente de operación de los LEDs).
De alguna manera calcula mal y ordenó un resistor de 2 Watt, pero realmente habría sido suficiente un 1/4 Watt (6,8 ohmios * 0,086 amperios = 0,0516 Watt que es menos de 1/4 de vatio). El transistor es un BCV 47 SMD y el MOSFET una 2803 IRLML SMD. Honestamente no soy una electrónica pro pero estos funcionaron muy bien. También he añadido un diodo idiota. La fuente de alimentación 12V produce un voltaje estabilizado (solo como dijeron sólo hasta 36 vatios). Pero puesto que el G4 es simétrica uno no sabrá dónde es más y donde menos. Los reemplazos de G4 LED tienen un rectificador de puente interno pero me Ahorre el dinero y el espacio para él y justo a mi LED para conectar de derecha. Los LED son un poco no perdona cuando está conectado al revés cualquiera que suben en una nube de humo. Así el diodo para evitar.
También he adjuntado el archivo LTSpice (Lamp.asc) que he utilizado para simular el circuito.
