Paso 2: PCB
Aguafuerte y soldadura de la PCB no era tan difícil como pensé. Les leí algunas instrucciones sobre soldaduras SMDs y hecho esto funcionó bastante bien para mis primeros intentos aquí.

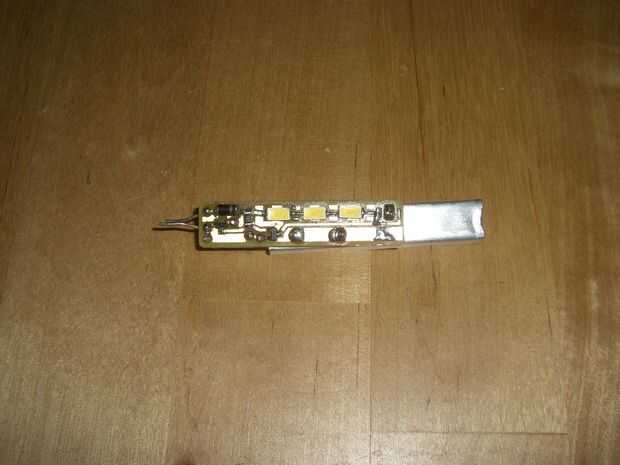

Error: Por supuesto Murphy es con cada proyecto. Y aquí fue el 4 º LED que era demasiado. Puesto que los LEDs en serie, cada uno de ellos come unos 3 voltios (según especificación podría bajar a 2,8 V). Mi medida demostró que la fuente de alimentación entrega un poco más de 12 voltios. Así que pensé que era salvo. Pero entonces el diodo idiota comió otro 0,7 voltios y eso fue demasiado. El LED 4 no sería. Yo simplemente corto y sólo utiliza 3 LEDs en su lugar. Finalmente la luz de los 2 tiempos 3 LEDs era todavía brillante bastante :-)

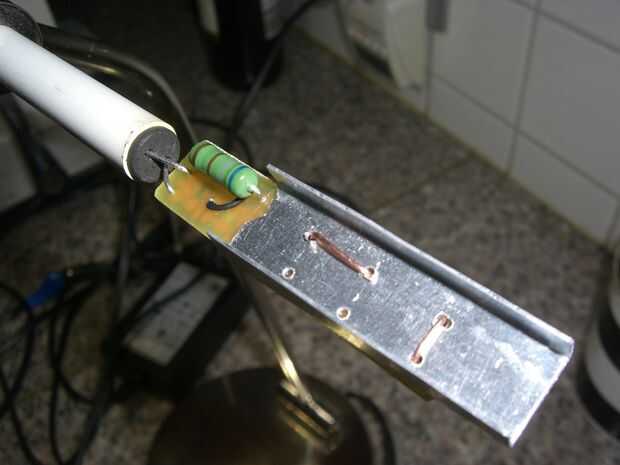

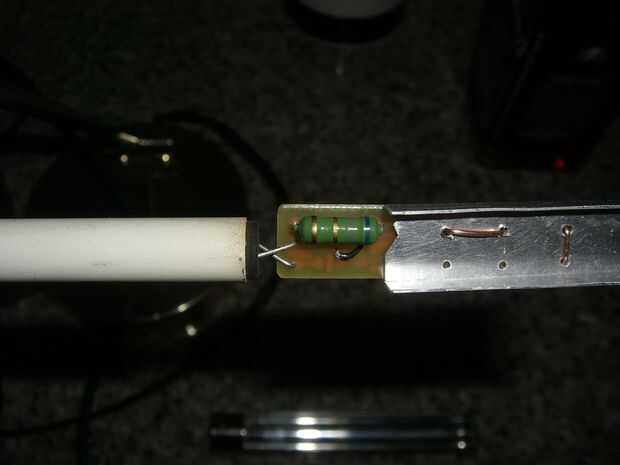

Una vez que montada y encendida la lámpara del LED consiguió bastante caliente. Supongo que la temperatura estaba a salvo pero yo quería ser un ahorro aún más. Así que doblé un disipador de calor de un pedazo de hoja de aluminio. Sólo 4 agujeros y 2 pequeños hilos de cobre soldados a la PCB dieron un enfriamiento agradable. Incluso las resistencias mal ordenadas resultadas para ser de buen uso. Los restos de sus gruesas piernas se utilizaron para el conector hembra.
