Paso 2: Planificación y medición
Después consiguió ascendió a la primera Berta tenía un período de luto corto de aproximadamente 2,5 h y entonces comenzó a pensar y googlear cómo debería ser el nuevo Berta. Me topé con un chico alemán que construyó algo similar en su Skoda Yeti y vende el edificio planes en línea. En las fotos en su sitio de Internet tengo una idea bastante buena de cómo funcionaba su configuración. Algunas de sus ideas (perfil bajo, soportes de tablas laterales) he adaptado y modificado a mis necesidades específicas. En caso de que te gusta mejor su estructura más básica, usted puede comprar sus planes aquí.

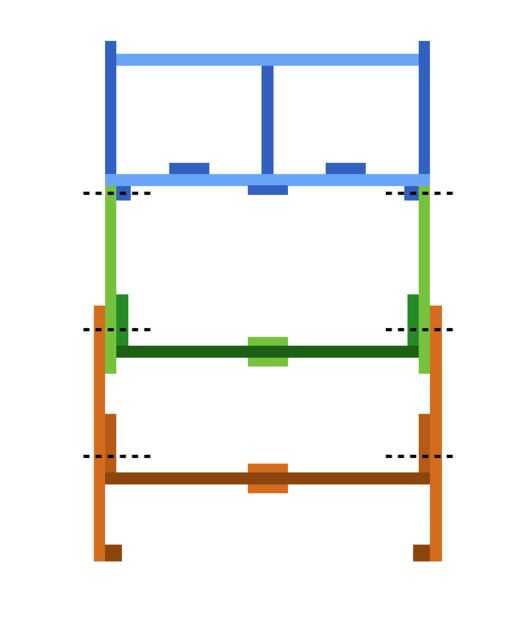

ADVERTENCIA: Todas las dimensiones y proporciones en los esquemas de colores muy bien son noa escala.

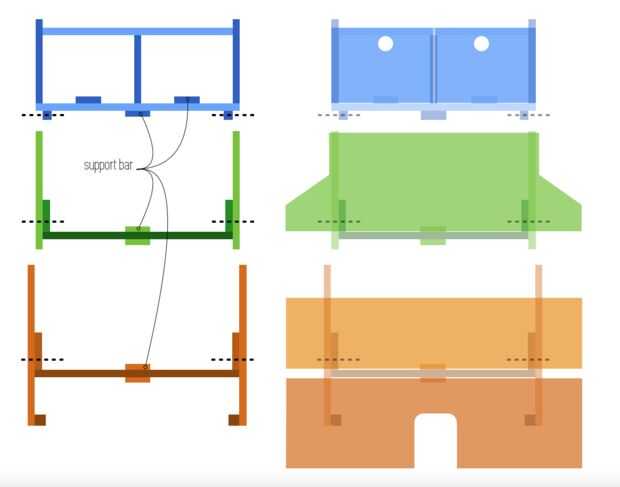

Azul:
Como en la primera Berta, hay una caja de cocina independiente en el tronco que se puede utilizar incluso si están instalados los asientos traseros. Cuenta con dos paneles superiores. Del lado izquierdo tiene una bisagra paralelo ingeniosa que permite que se deslice hacia afuera del tronco como una tabla de cocción. El otro puede dar la vuelta abierta y permanecerá abierto por medio de una bisagra de resorte de armario.
Verde:
La sección central tiene un panel superior, otra vez montado con dos bisagras de resorte del armario a los paneles laterales. Usé las tuercas y pernos para las conexiones para que sea fácil de desarmar y reducir el volumen de almacenamiento cuando no esté en uso.
Naranja:

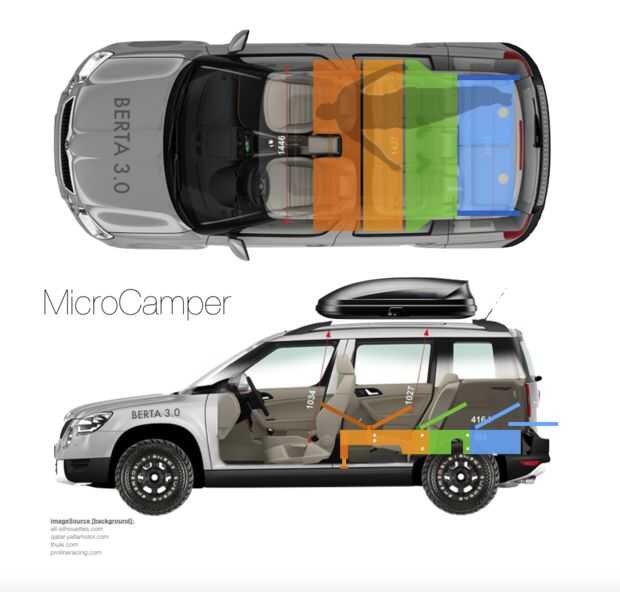

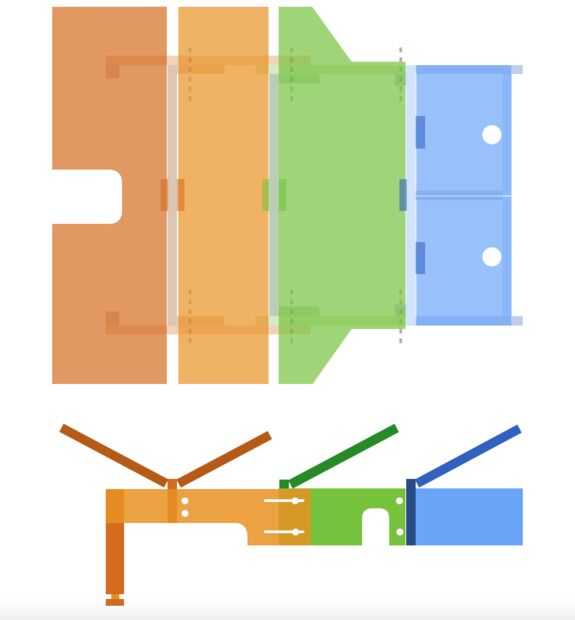

La sección delantera tiene dos paneles superiores. La extensión dormitorio está conectada con el apoyo cruzado con bisagras normales para que pueda ser volteado hacia atrás todo el camino y puesto encima el segundo panel durante la conducción. El segundo panel está conectado en la misma forma que el panel verde. La conexión entre la naranja y la parte verde se hace con dos agujeros largo por cada lado. Esta es una característica de seguridad que se explicará más adelante. Con los asientos plegados en el volante y la extensión para dormir en el lugar, haz un espacio para dormir efectivo de 180cm por 140cm (torso) / 100cm (pies) [imperial: 70,7 "x 55,1" / 39,4"]. Si usted abre la puerta del tronco un poco (por ejemplo con este dispositivo) incluso una persona más puede dormir cómodamente.

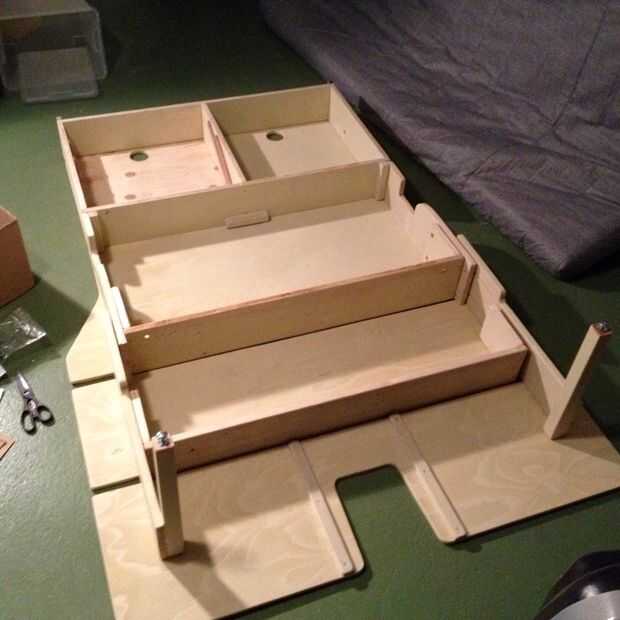

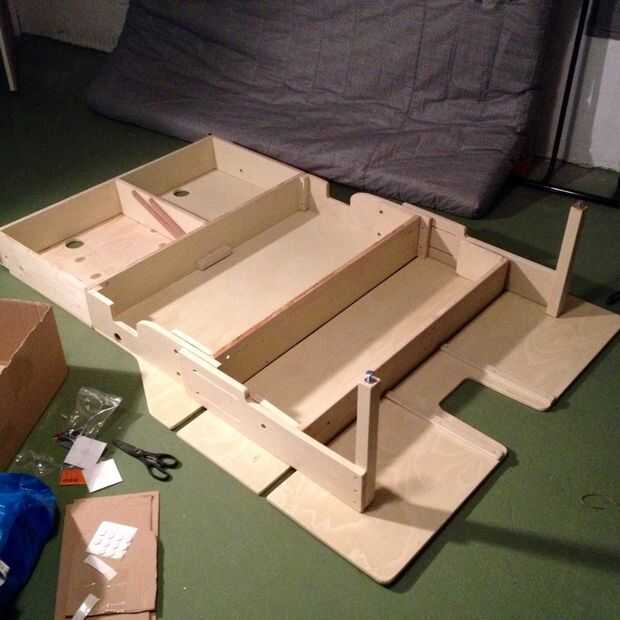

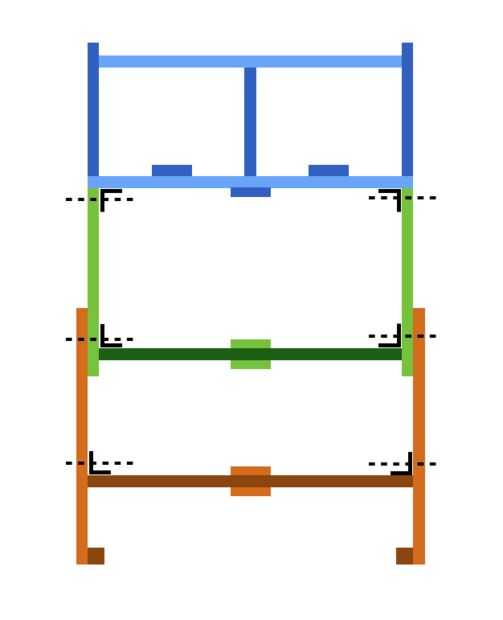

Hice todas las conexiones con barras de madera dura, t-tuercas y tornillos. Sin embargo te sugiero que solo uses grandes soportes en su lugar. Esto es mucho más fácil y posiblemente incluso más robusto (ver foto 4 y 5). Tenga en cuenta que tienes que montar las secciones dentro del coche. Si conectas todos los paneles de fuera, va a ser demasiado grande para atravesar la puerta del tronco.
ACTUALIZACIÓN:
Tras varias peticiones para algunas dimensiones principales finalmente a llegar mi regla (métrico) y desafían el frío motivado. He añadido un bosquejo bastante feo con la mayoría de las dimensiones importantes. Tenga en cuenta que algunas de las esquinas son redondeadas y estar preparado para modificar algunas distancias. El coche tiene piezas de plástico y no todos los coches son exactamente iguales. Espero sinceramente que todo lo mide correctamente. Sin embargo, probar y añadir las distancias para comprobar si se llegar a una longitud que se asemeja a una cama. Todas las unidades están en milímetros métricos y la fuente es mi escritura, no chino.
