Suzuki JR50 engranaje mod (1 / 4 paso)

Paso 1: Retire la cubierta derecha / embrague

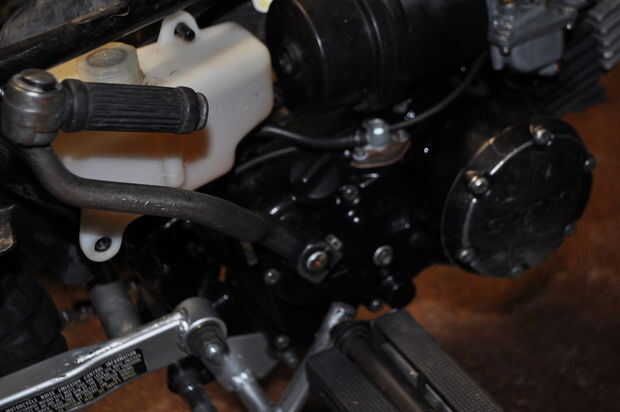

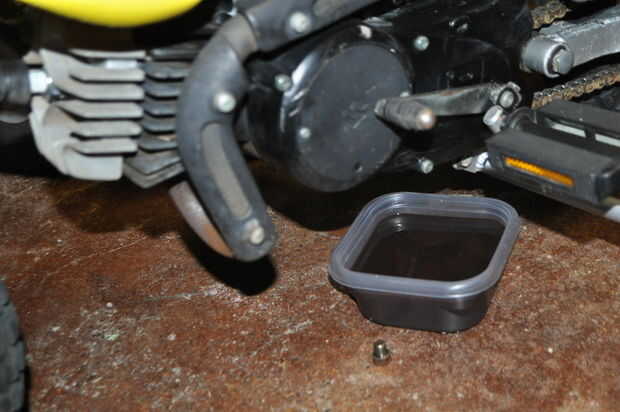

me gustaria eliminar cosas que podrían ponerse en mi camino como el carburador, tanque de combustible, kickstarter, drene el aceite y plásticos. Hago esto por lo que no tengo combustible que se escapa por todas partes y es fácil y sólo añadiremos 5 - 10 minutos para todo el proyecto. También hay una pequeña tapa redonda que tendrá que ser removido para volver a montarlo.

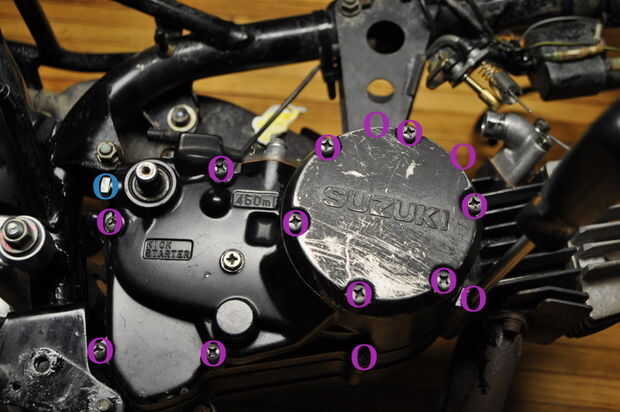

Yo he subrayado los pernos que necesitan ser removidas hay dos tornillos escondidos cerca de la cima. También hay un perno grande 17mm cerca del pedal de arranque que toma hacia fuera también. Los pernos de la tapa redonda son todos la misma longitud, el resto son de diferentes longitudes. Se puede hacer algo para tratar de mantenerlos en orden, pero hay una manera más fácil. Al montarlo, los pernos deben atenerse aproximadamente a la misma altura.

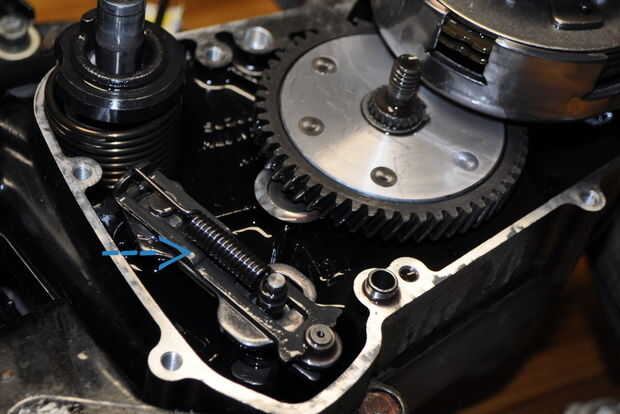

Hay un resorte en el eje de desplazamiento (flecha azul) que deben eliminarse junto con la placa. Ahora puede ver la parte que necesita pulido.

Parte del embrague caerá hacia fuera así que ten cuidado recuerda el cojinete lado va hacia el motor.
