Switch audio Arduino (3 / 4 paso)

Paso 3: montaje

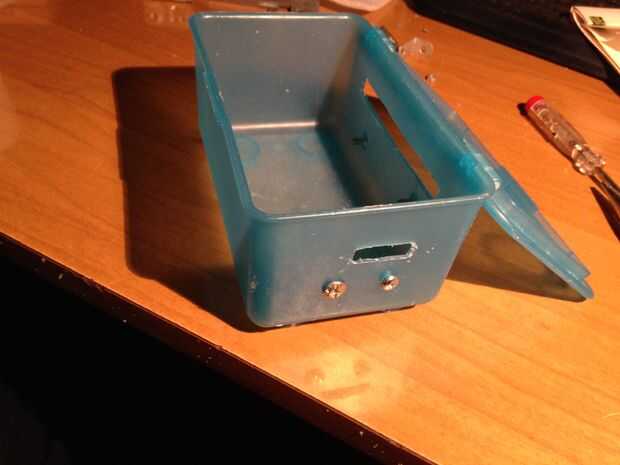

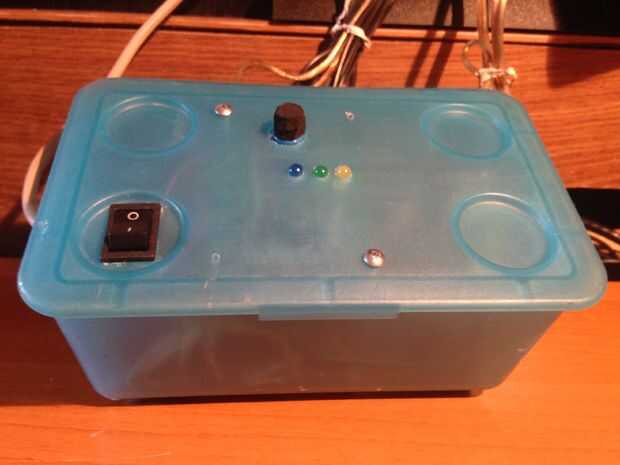

Montaje de la caja es muy fácil.

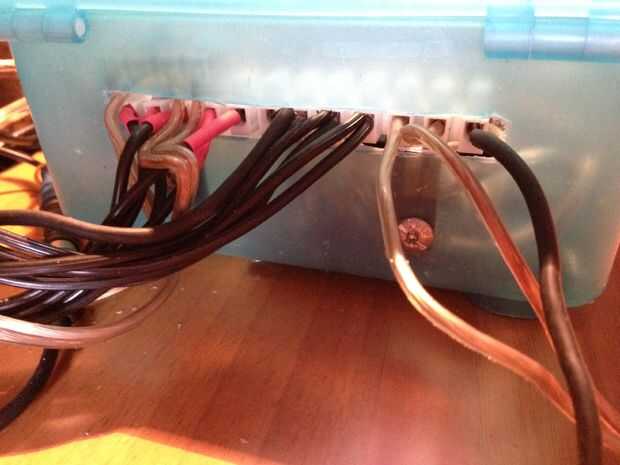

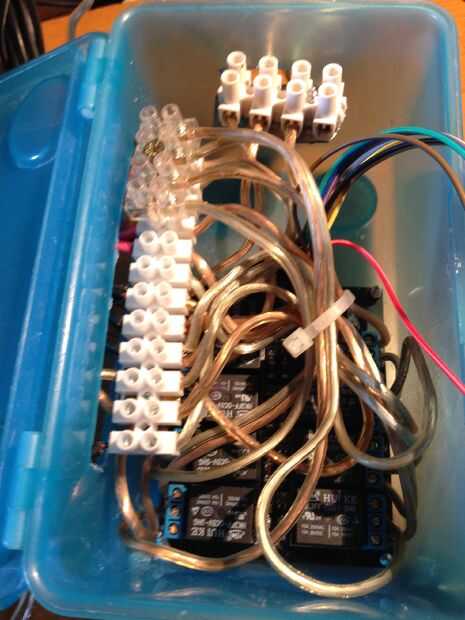

Conecte cables de altavoces y amplificador directamente a relé o a través de bornes, ya que tengo.

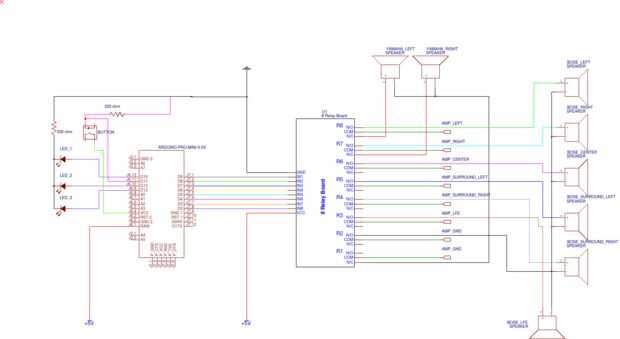

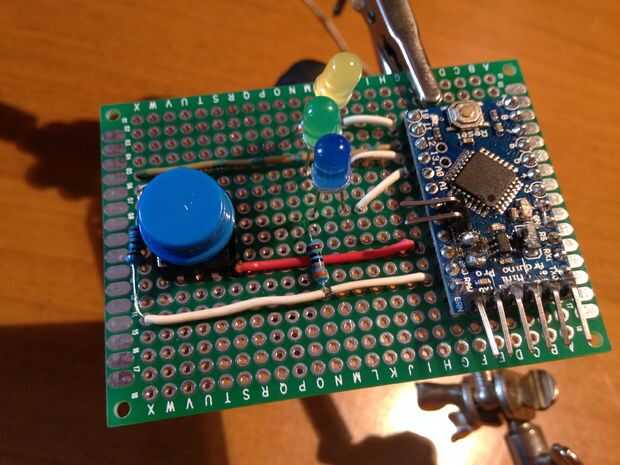

Entonces relé módulo Arduino como se muestra en el esquema.

No utilice el pin VCC Arduino relé de 8 canales en coche. Conecte el módulo de relé VCC directamente a 5V y GND a tierra común de Arduino.

Que he hecho sacar 5V del cable USB de la PC porque yo he adoptado un Arduino Mini Pro con el pin RAW quemado, así con PC salida de 5V estabilizados pueden fácilmente manejar Arduino relé módulo junto.
